Nowe maszyny Vollmer: CHX 840 oraz CHX 1300 do serwisu pił tarczowych i małych serii produkcyjnych

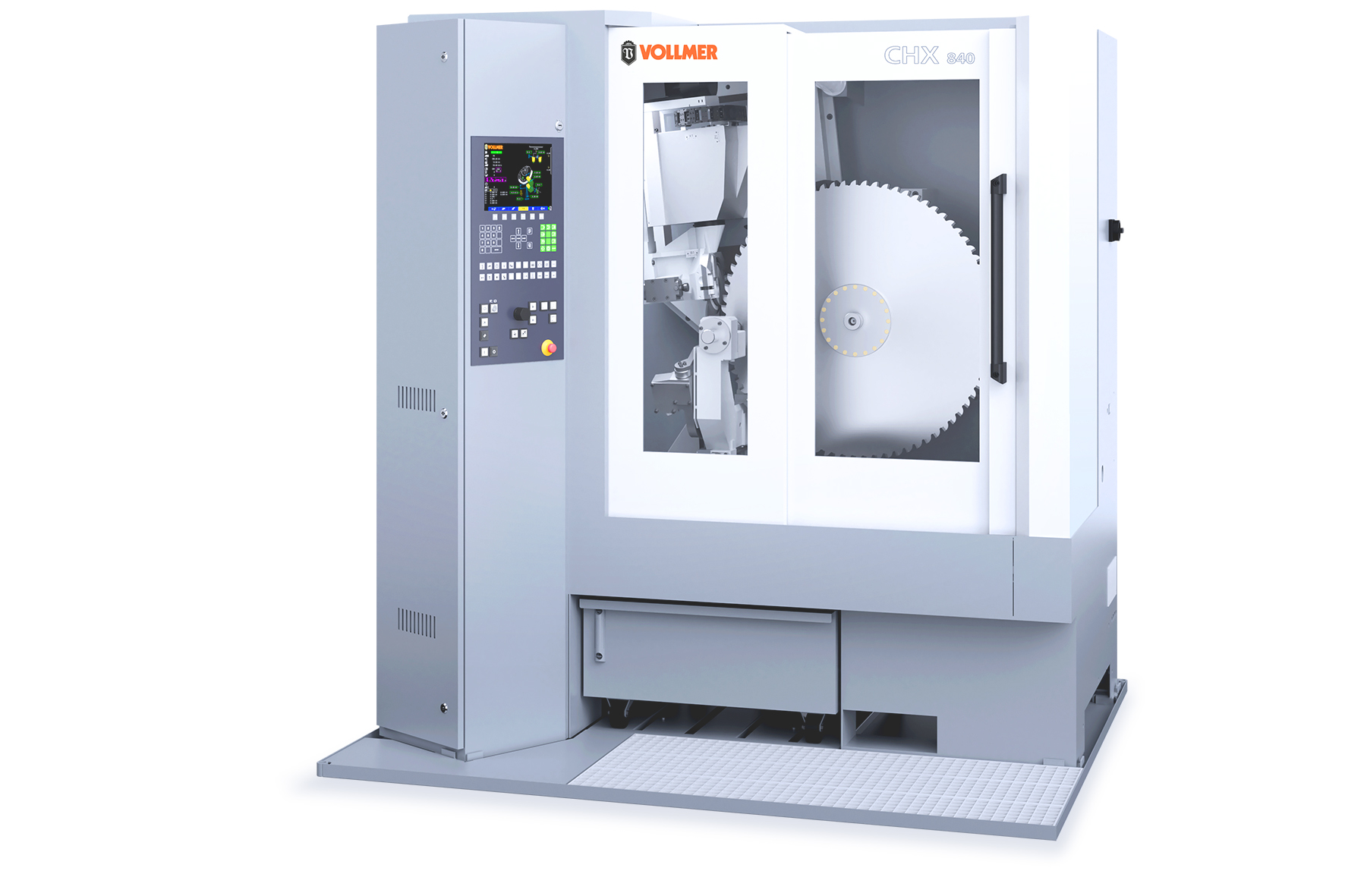

Na tegorocznych targach branżowych GrindTec w Augsburgu firma Vollmer zaprezentowała nową maszynę przeznaczoną dla producentów pił oraz zakładów serwisujących piły tarczowe – CHX 840 oraz jej większą modyfikację CHX 1300 (do maksymalnych średnic pił Ø1300 mm).

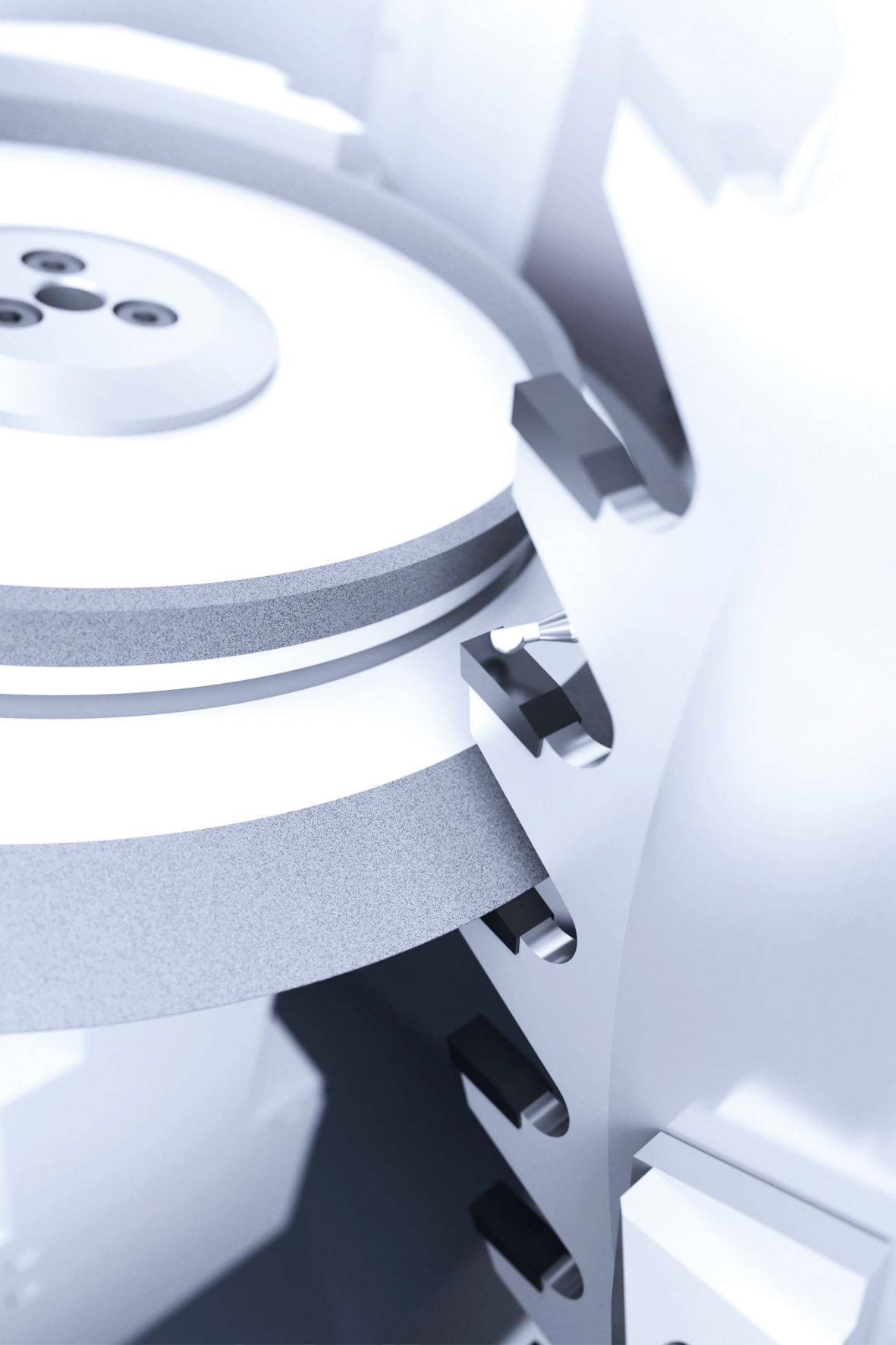

Cechy wyróżniające konstrukcję CHX 840 oraz CHX 1300 to ostrzenie kształtu zęba w pełnym cyklu dla kąta natarcia i przyłożenia. Na etapie konfiguracji maszyny użytkownik ma możliwość wyboru stopnia automatyzacji podstawowej jednostki. W wersji podstawowej maszyna wykonuje automatycznie kąt natarcia i przyłożenia, rozpoczynając od punktu bazowego wskazanego przez operatora (analogicznie jak w poprzednich generacjach maszyn serii CHC/CHP/CP). Następnie operator dosuwa piłę do pozycji bazowej i potwierdza ręcznie rozpoczęcie cyklu.

Jeszcze łatwiejsza obsługa – automatyzacja dla wymagających

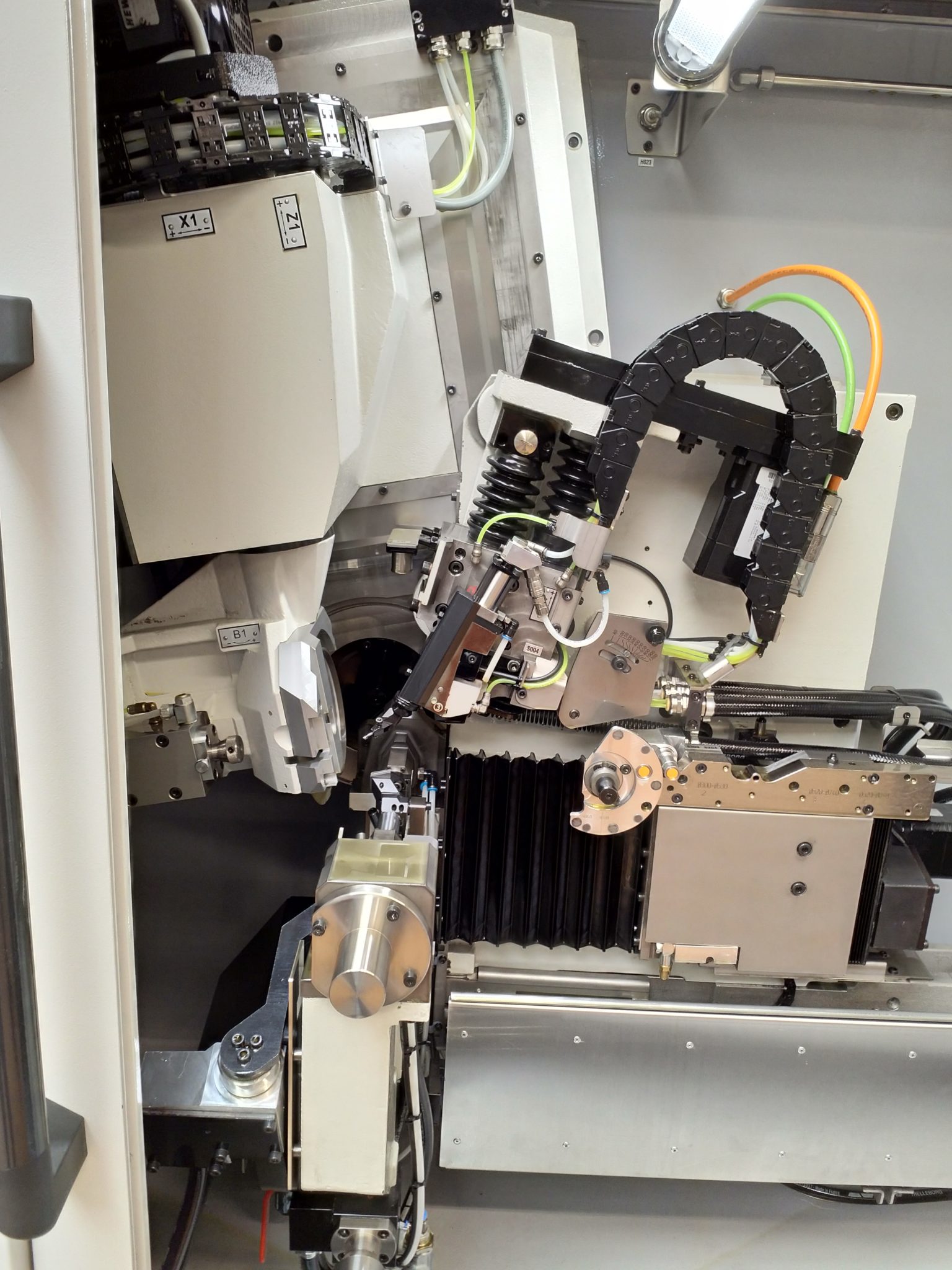

Dla bardziej wymagających operatorów lub tam, gdzie ważny jest krótszy czas zaangażowania w obsługę oraz chęć zautomatyzowania procesu, maszyna może zostać doposażona w pakiet zawierający automatyczny dosuw piły do pozycji ostrzenia, pomiar średnicy piły oraz rozpoznanie sekwencji uzębienia dzięki zastosowaniu akustycznego systemu detekcji. Zaletą tego rozwiązania jest zminimalizowanie pracy operatora przy programowaniu następnej piły oraz wysoka powtarzalność ostrzenia każdej kolejnej piły.

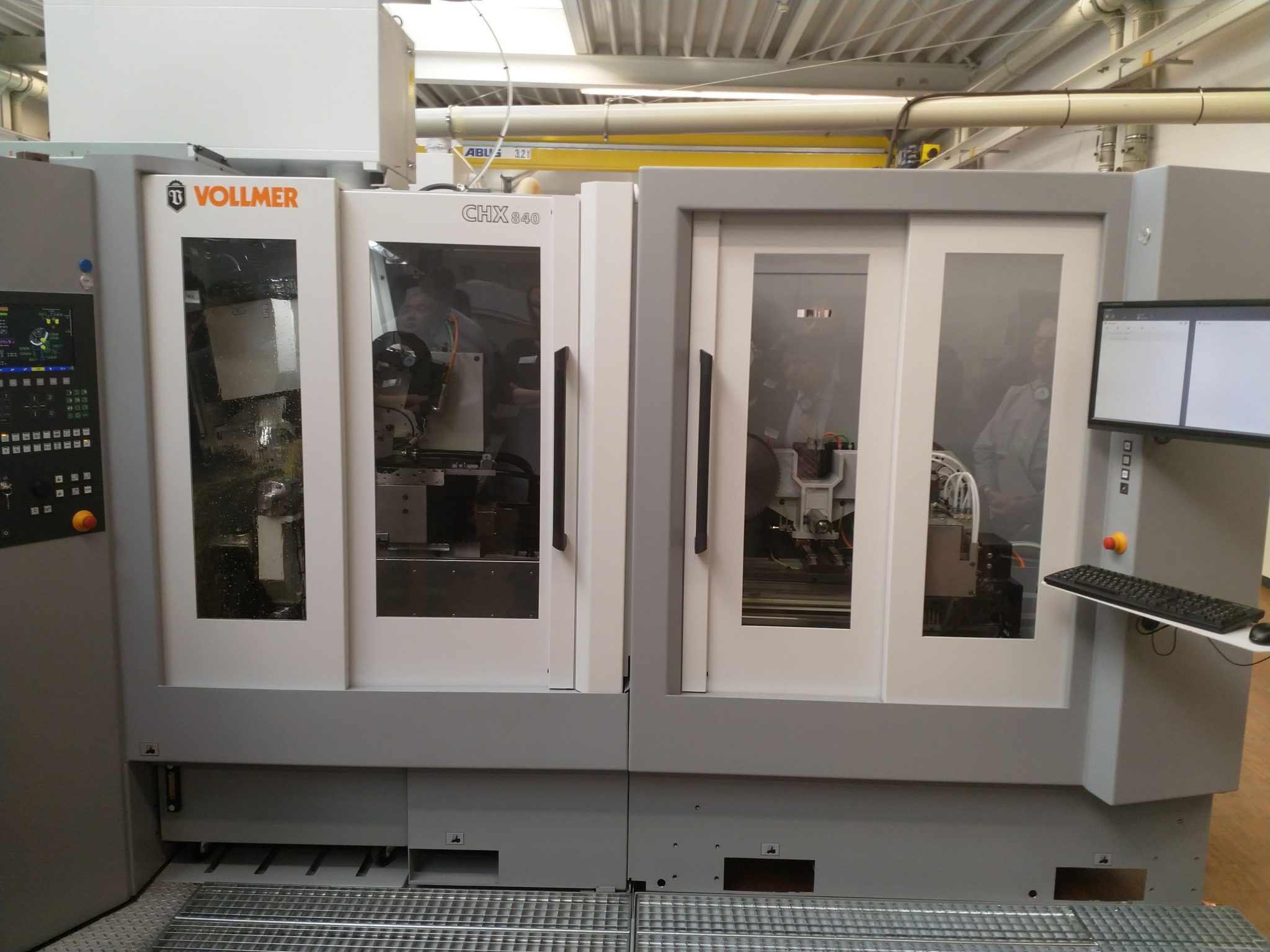

Drugim stopniem automatyzacji jest doposażenie maszyny w magazyn na około 25 pił (stos pił może zostać skonfigurowany na trzpieniu mocującym o długości 180 mm), tak aby zapewnić automatyczny tryb załadunkowy w ciągu ok. 5 do 7 godzin. Piły wykonane są odkładane na stos pił gotowych, a system wymiany danych kontroluje kolejność i poprawność wykonywania sekwencji.

Programowanie automatycznego ostrzenia stosu pił możliwe jest dla zakresu średnic Ø140- 530mm, poza tym zakresem załadunek wykonywany jest manualnie. Automatyzacja załadunku nie dotyczy jednak modelu dla dużych średnic CHX 1300.

Ważną cechą nowej maszyny jest automatyczna detekcja wyłamanego zęba. CHX nie dopuści do kolizji ściernicy z korpusem piły, gdyż wykruszony (bądź wyłamany) ząb zostanie pominięty (parametry graniczne określa operator), dzięki czemu cały dalszy cykl ostrzenia nie zostanie zakłócony.

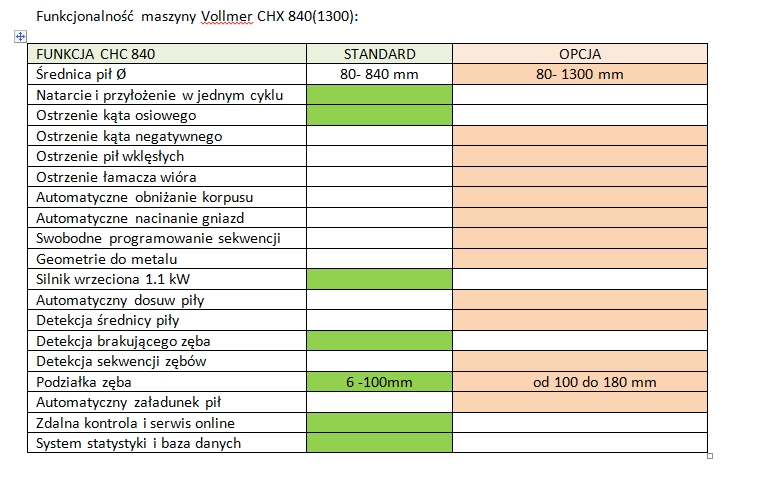

Wyposażenie opcjonalne

Konstrukcja Vollmer CHX 840 to również elastyczność zastosowania. Maszyna może opcjonalnie zostać doposażona w przystawkę do ostrzenia pił wklęsłych, w oprogramowanie oraz osprzęt potrzebny do produkcji i ostrzenia pił z geometrią do cięcia metalu lub – dzięki nowym pakietom programowym – może służyć jako automatyczna szlifierka do nacinania gniazd pod regenerację lub produkcję pił.

Zaawansowany, ale intuicyjny i czytelny system programowania, umożliwia pracę z wszystkimi znanymi kształtami i sekwencjami zębów spotykanymi na rynku, a wykorzystanie najnowszych technologii pozwala zintegrować maszynę z systemami Industry 4.0. Pełna kontrola przebiegu procesu maszyny na zdalnym stanowisku nadzorczym, statystyka procesów, wgląd w aktualny przebieg procesu, dane statystyczne i historia pracy oraz odczyt wrażliwych parametrów jak temperatura i ciśnienie chłodziwa to parametry, które są nadzorowane z jednej aplikacji dla jednej maszyny lub grupy maszyn.

Fot. Vollmer
