Tworzenie projektów mebli w oparciu o biblioteki w TopSolid Wood

Zaprojektowanie mebla od podstaw przy użyciu nawet najprostszego oprogramowania CAD/CAM jest często zajęciem wymagającym dużej ilości czasu. Coraz częściej więc użytkownicy poszukują nowych, szybszych rozwiązań pozwalających na znaczne przyspieszenie projektowania. Takimi rozwiązaniami są przede wszystkim biblioteki gotowych podzespołów oraz okuć.



Tysiące okuć w jednym miejscu

Program TopSolid Wood to jeden z najczęściej wybieranych systemów do projektowania i produkcji mebli. Pozwala on tworzyć zarówno meble skrzyniowe, tapicerowane, industrialne z wykorzystaniem profili, drzwi, okna i wiele więcej. Producent oprogramowania współpracuje także z wieloma firmami będącymi czołówką najbardziej znanych dostawców okuć meblowych zarówno w Polsce, jak i na świecie.

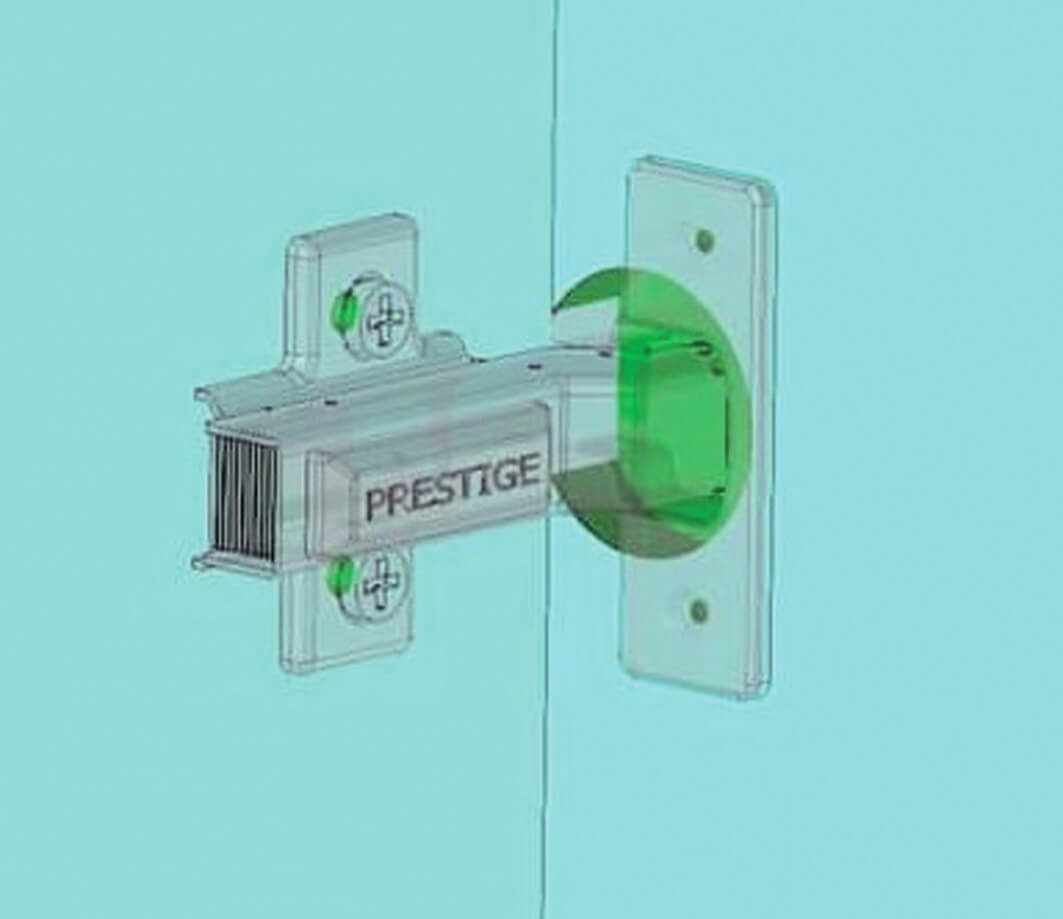

Efektem właśnie takiej współpracy są wbudowane w TopSolid Wood biblioteki w pełni sparametryzowanych okuć. Na liście firm, których biblioteki są na wyposażeniu oprogramowania, znajdują się takie marki, jak: Blum, GTV, Hettich, Hafele, Grass oraz Peka. W ich skład wchodzą takie elementy, jak między innymi: zawiasy, szuflady, prowadnice, elementy łącznikowe czy nawet całe systemy szaf przesuwnych. Co jednak najważniejsze, okucia posiadają już przypisane operacje technologiczne. Co za tym idzie, automatycznie wykonują one operacje np. wiercenia we froncie i w korpusie.

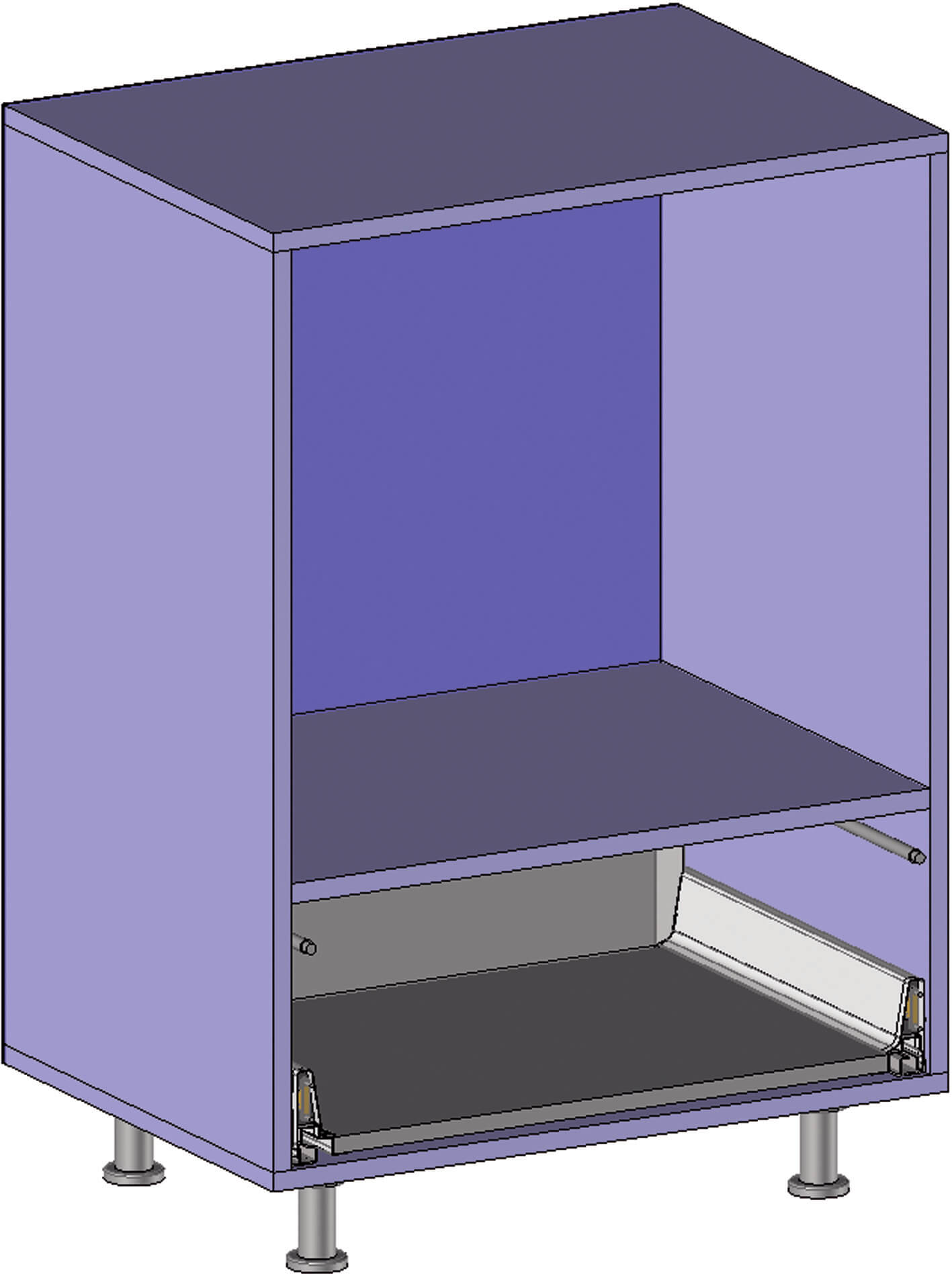

Wszystkie parametry okuć zgodne są z zaleceniami producenta znajdującymi się w katalogu. Nic jednak nie stoi na przeszkodzie, aby rozstaw zmienić według własnych potrzeb. TopSolid Wood daje możliwość modyfikowania modeli 3D. Możemy również zautomatyzować wstawianie elementów takich jak prowadnice. Dzięki stosownym algorytmom program będzie automatycznie dopasowywał ich długość do głębokości korpusu. Na takiej samej zasadzie działać będą również systemy szuflad, dostosowując się do podanej przestrzeni. Warto dodać, że poszczególne elementy w bibliotekach są wymienne, więc łatwo zamienić system w obrębie jednego lub wielu dostawców.

Dzięki temu, że okucia zawarte w bibliotekach mają zdefiniowaną masę, numery katalogowe oraz warianty TopSolid Wood generuje kompletne listy materiałowe. Wiercenia, frezowania i inne operacje technologiczne wynikające z okuć przekładają się na automatycznie generowane programy na maszyny CNC. Operacje wykonywane na projekcie w formatkach są tak zwanymi cechami technologicznymi. W zależność od położenia na maszynie oraz kinematyki samej maszyny są wykonywane w odpowiedni sposób i odpowiednimi narzędziami.

Jeżeli są Państwo zainteresowani oprogramowaniem TopSolid Wood i chcieliby Państwo pozyskać więcej informacji na jego temat, serdecznie zapraszamy do kontaktu z nami na naszej stronie internetowej – www.integracje.com.

(topsolution)
