Precyzyjne ostrzenie

Siedlecka firma Boran to jedna z niewielu polskich firm specjalizujących się w konstruowaniu ostrzarek. Poniższy artykuł prezentuje cztery istotne modele tych urządzeń. Z pełnym asortymentem maszyn tego producenta można zapoznać się na stronie internetowej www.boran.com.pl.

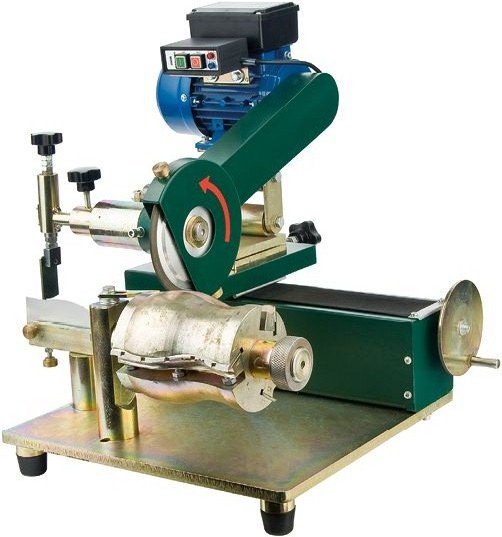

SOGk-150

Ostrzarka SOGk-150 jest przeznaczona do ostrzenia noży kształtowych bezpośrednio w głowicy strugarskiej. Takie rozwiązanie skraca czas procesu ostrzenia, bowiem nie ma konieczności wyjmowania noży z głowicy oraz ich ponownego mocowania i ustawiania. Prawidłowo przeprowadzone ostrzenie gwarantuje, że wszystkie noże będą wysunięte z głowicy o tę samą wartość.

SOGk-150 to urządzenie obsługiwane ręcznie, co pozwala na dokładne odwzorowanie profilu kopiału umieszczonego w przeznaczonym do tego uchwycie, a co za tym idzie – powtarzalność procesu ostrzenia. Dzięki budowie ostrzarki możemy naostrzyć noże o dowolnym kącie przyłożenia i skomplikowanym kształcie. Średnica ostrzonych głowic nie może przekraczać 180 mm, a szerokość 220 mm. Docisk ściernicy do ostrzonej powierzchni zrealizowany jest poprzez wykorzystanie siły ciężkości głowicy ostrzącej. Jednocześnie głowica ostrząca wyważona jest tak, aby nacisk ściernicy w czasie szlifowania nie powodował przegrzania noża, co w efekcie mogłoby doprowadzić do jego przypalenia i utraty właściwości. Nie wyklucza to jednak korekty nacisku ściernicy, ponieważ przeciwwaga zastosowana w ostrzarce posiada możliwość regulacji.

Ostrzarka wyposażona jest w układ kompensujący ruch ściernicy po okręgu, dlatego oś obrotu ściernicy porusza się w płaszczyźnie pionowej – jest to element niezbędny do zachowania takiego samego kąta przyłożenia na całej długości noża. Wszystkie te cechy i rozwiązania techniczne połączone w jedną całość, jaką jest ostrzarka SOGk-150, gwarantują powtarzalność i wysoką jakość procesu ostrzenia.

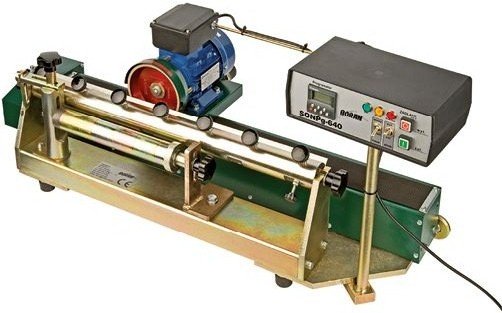

SONPg-640

Do ostrzenia noży strugarskich prostych Boran proponuje ostrzarkę SONPg-640. Również w tym przypadku proces ostrzenia może być realizowany w głowicy strugarskiej. Największą zaletą tego typu urządzenia jest gwarancja, że po prawidłowym ostrzeniu noże będą wysunięte z głowicy o tę samą wartość. Model SONPg-640 służy do ostrzenia noży strugarskich prostych o długości do 640 mm oraz głowic z nożami prostymi o średnicy do 200 mm i szerokości do 250 mm.

Proces ostrzenia przeprowadzany jest na sucho. Ostrzarka ta została wyposażona w programator ilości cykli ostrzenia, co pozwoliło znacznie zmniejszyć ilość wykonywanych czynności podczas ostrzenia pojedynczych noży. Głowica ostrząca porusza się po prowadnicy liniowej wzdłuż ostrzonego noża, zapewnia to doskonałą sztywność całego układu. Przesuw realizowany jest mechanicznie poprzez śrubę trapezową z prędkością 600 mm/min.

Wersja automatyczna ostrzarki SONPg-640 posiada mechanizm dosuwający głowicę ostrzącą do ostrzonego noża. Maksymalna wielkość dosunięcia to 0,05 mm, a minimalna to 0,025 mm (istnieje także możliwość ręcznego ustawienia dosuwu). Wielkości te są tak dobrane, aby nóż nie ulegał przegrzaniu w procesie ostrzenia. SONPg-640 umożliwia ostrzenie noży ze stali szybkotnącej (HSS) przy zastosowaniu ściernicy borazonowej oraz noży z nakładkami widiowymi (HM) przy zastosowaniu ściernicy diamentowej. Ostrzarka wyposażona jest w jedną z wymienionych ściernic.

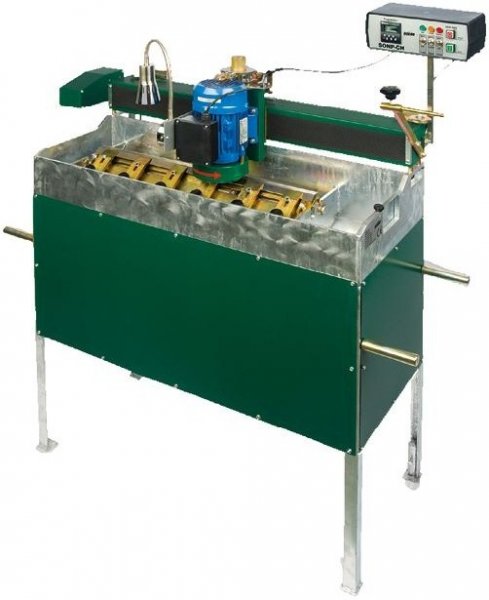

SONP-CH

Do ostrzenia noży strugarskich prostych przeznaczona jest ostrzarka SONP-CH. Producent oferuje trzy wersje tego modelu różniące się zakresem maksymalnej długości ostrzonych elementów. I tak SONP-CH/410 służy do ostrzenia noży o długości do 410 mm, SONP-CH/640 – do 640 mm, a SONP-CH/810 – do 810 mm.

Wszystkie modele w wersjach podstawowych przeznaczone są do zastosowania w małych i średnich zakładach stolarskich i mogą być wykorzystywane do ostrzenia w cyklu przerywanym. Oznacza to, że po około 60 minutach pracy urządzenia należy je wyłączyć na kolejny kwadrans. Taka konieczność jest efektem zastosowania do posuwu głowicy ostrzącej silnika prądu stałego. Dzięki temu urządzenie może być zasilane „zwykłym” prądem o napięciu 230 V. Firma Boran opracowała model SONP-CH, w którym wzmocniono konstrukcję i zainstalowano silnik trójfazowy na napięcie 400 V. Tego typu maszyny dedykowane są zakładom, w których ostrzenie odbywa się w cyklu ciągłym.

To nie koniec możliwości zastosowania tego urządzenia. Na życzenie klienta Boran jest w stanie dostosować SONP-CH do ostrzenia między innymi: noży do rębaków, obtaczarek, strugów i dłut ręcznych. Umożliwia to konstrukcja ostrzarki, w której można ostrzyć kąty od 0 do 90^o.

W ostrzarce zastosowano układ chłodzenia ostrzonych narzędzi, co umożliwia ostrzenie stosunkowo dużych grubości noży, a zastosowana ściernica z nasypem borazonowym daje w efekcie bardzo gładką powierzchnię ostrzonego narzędzia, a co za tym idzie – idealną jego krawędź tnącą. Jeżeli istnieje potrzeba ostrzenia narzędzi z nakładkami z węglika spiekanego (HM), to ostrzarka może być wyposażona w dodatkową ściernicę z nasypem diamentowym.

Ostrzenie pił tarczowych w dwóch płaszczyznach

Aby wydłużyć żywotność piły, należy ostrzyć obie płaszczyzny – natarcia i przyłożenia. W przypadku szlifowania tylko płaszczyzny natarcia w celu właściwego naostrzenia piły warstwa zeszlifowana musi mieć grubość L1 (patrz rysunek 1). Natomiast w przypadku ostrzenia w jednym cyklu zarówno płaszczyzny przyłożenia, jak i natarcia zeszlifowane warstwy są znacznie mniejsze i pozwalają na wykonanie większej ilości ostrzeń piły. Model SOPW-150 do ostrzenia pił tarczowych z oferty firmy Boran umożliwia ostrzenie nie tylko płaszczyzny natarcia, ale również płaszczyzny przyłożenia, a zmiana kąta nachylenia ściernicy pozwala ostrzyć piły o zębach naprzemianskośnych czy też trapezowych.

Model SOPW-150 został wyposażony w mikroruch, który umożliwia zachowanie prawidłowej geometrii ostrza zęba piły. Rozwiązanie to polega na tym, że ściernica w pierwszej fazie wprowadzana jest w pewnej odległości od zęba, a następnie jest do niego dosuwana. Zapobiega to zeszlifowaniu wierzchołka ostrza zęba oraz w znacznym stopniu oszczędza ściernicę, chroniąc ją przed zaokrągleniem krawędzi nasypu ścierniwa. Dużą zaletą tej ostrzarki jest możliwość pełnej kontroli posuwu ściernicy w trakcie ostrzenia, a także czasu jej kontaktu ze szlifowaną powierzchnią. Połączenie wszystkich tych cech i rozwiązań gwarantuje wysoką precyzję ostrzenia.
