Prasy trapezowe marki STEBLO

Prasy pneumatyczne trapezowe są przeznaczone do klejenia drewna w płyty oraz na grubość. Wykorzystuje się je w produkcji blatów, krawędziaków, belek, stopni schodowych, parapetów, siedzisk, elementów konstrukcyjnych stolarki otworowej, a także w procesie obłogowania. Urządzeń tego typu nie mogło zabraknąć w ofercie firmy STEBLO z Nowego Tomyśla, producenta, który specjalizuje się w różnego rodzaju prasach dla przemysłu drzewnego.



Konstrukcja pras trapezowych firmy STEBLO charakteryzuje się podziałem głównego docisku prasującego na indywidualnie sterowane sekcje dociskowe. Każda sekcja składa się z odpowiedniej długości siłownika pneumatycznego przeponowego oraz zaworu z dźwignią ręczną. Siłę docisku ustawia się bezstopniowo. Sprężone powietrze powinno być dostarczane ze sprężarki z regulowanym ciśnieniem pracy.

Wyrównanie klejonej płaszczyzny odbywa się poprzez mechaniczne lub pneumatyczne dociski. Przesuwają się one na rolkach tocznych wzdłuż toru jezdnego górnego oraz prowadnicy dolnej. Jako wyposażenie dodatkowe proponowane są podtrzymki, które umożliwiają regulację szerokości klejenia.

Standardowe modele pras trapezowych są dostępne od ręki z magazynu firmy STEBLO,  wersje w innych rozmiarach są produkowane na zamówienie.

Prasa trapezowa jednostronna Typ PTJ:

– ilość pól roboczych – 1,

– siłowniki dociskowe (ilość zależy od długości klejenia) – 4-8 szt.,

– dociski wyrównujące (ilość zależy od sekcji dociskowych) – 6-9 szt.,

– długość klejenia (do ustalenia) – 2500-6000 mm,

– szerokość klejenia – 100-1030 mm,

– grubość klejenia – 20-160 mm,

– ciśnienie robocze – 0,6 MPa,

– ciśnienie stosowane – 0,2-1 MPa,

– regulacja szerokości klejenia – opcja z podtrzymkami co 100 mm.

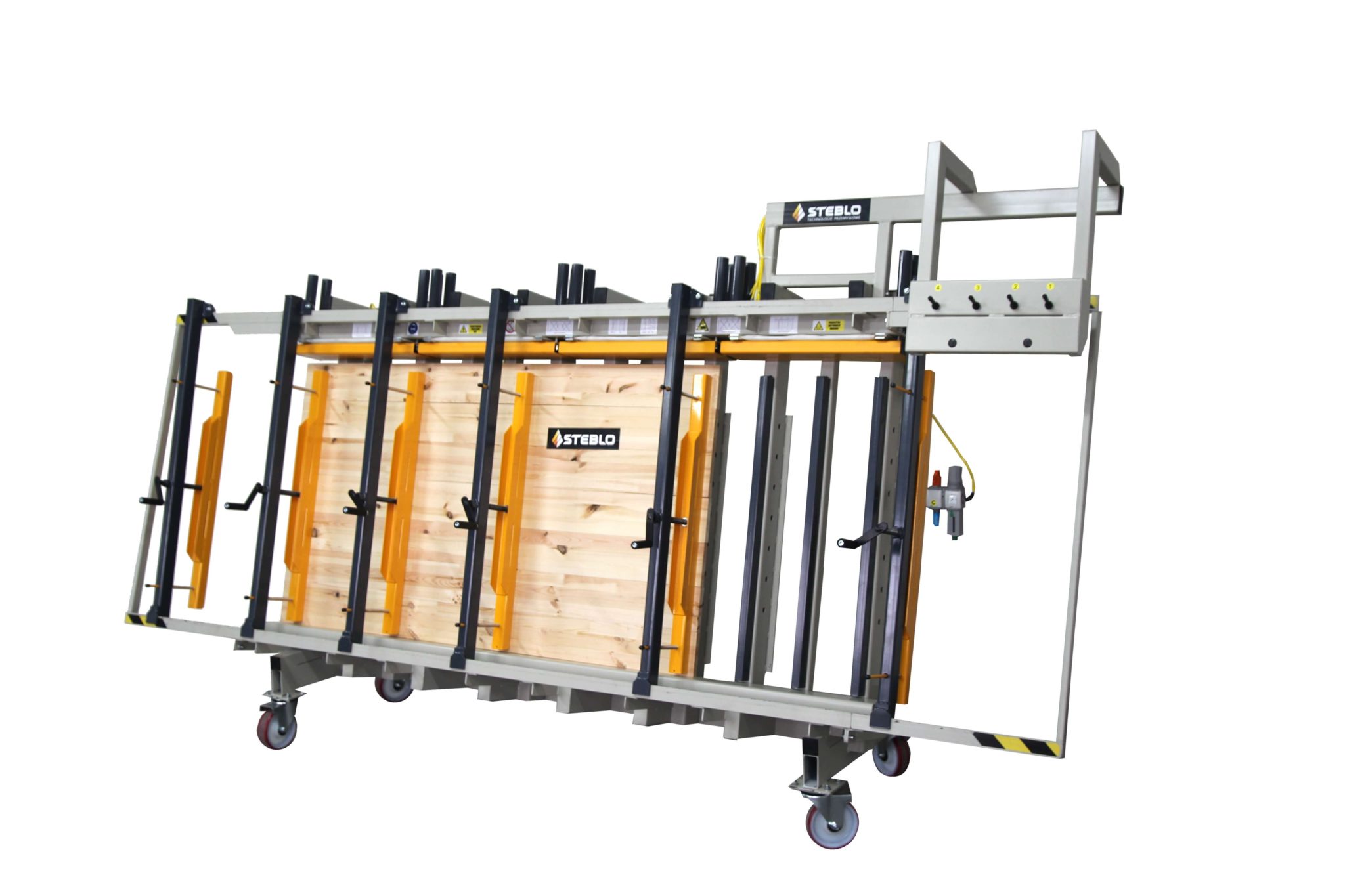

Prasa PTJ z dociskiem wyrównującym mechanicznym. Fot. STEBLO



Prasa trapezowa dwustronna Typ PTD:

– ilość pól roboczych – 2,

– siłowniki dociskowe (ilość zależy od długości klejenia) – 8-16 szt.,

– dociski wyrównujące (ilość zależy od sekcji dociskowych) – 12-18 szt.,

– długość klejenia (do ustalenia) – 2500-6000 mm,

– szerokość klejenia –100-1030 mm,

– grubość klejenia – 20-160 mm,

– ciśnienie robocze – 0,6 MPa,

– ciśnienie stosowane – 0,2-1 MPa,

– regulacja szerokości klejenia – opcja z podtrzymkami co 100 mm.

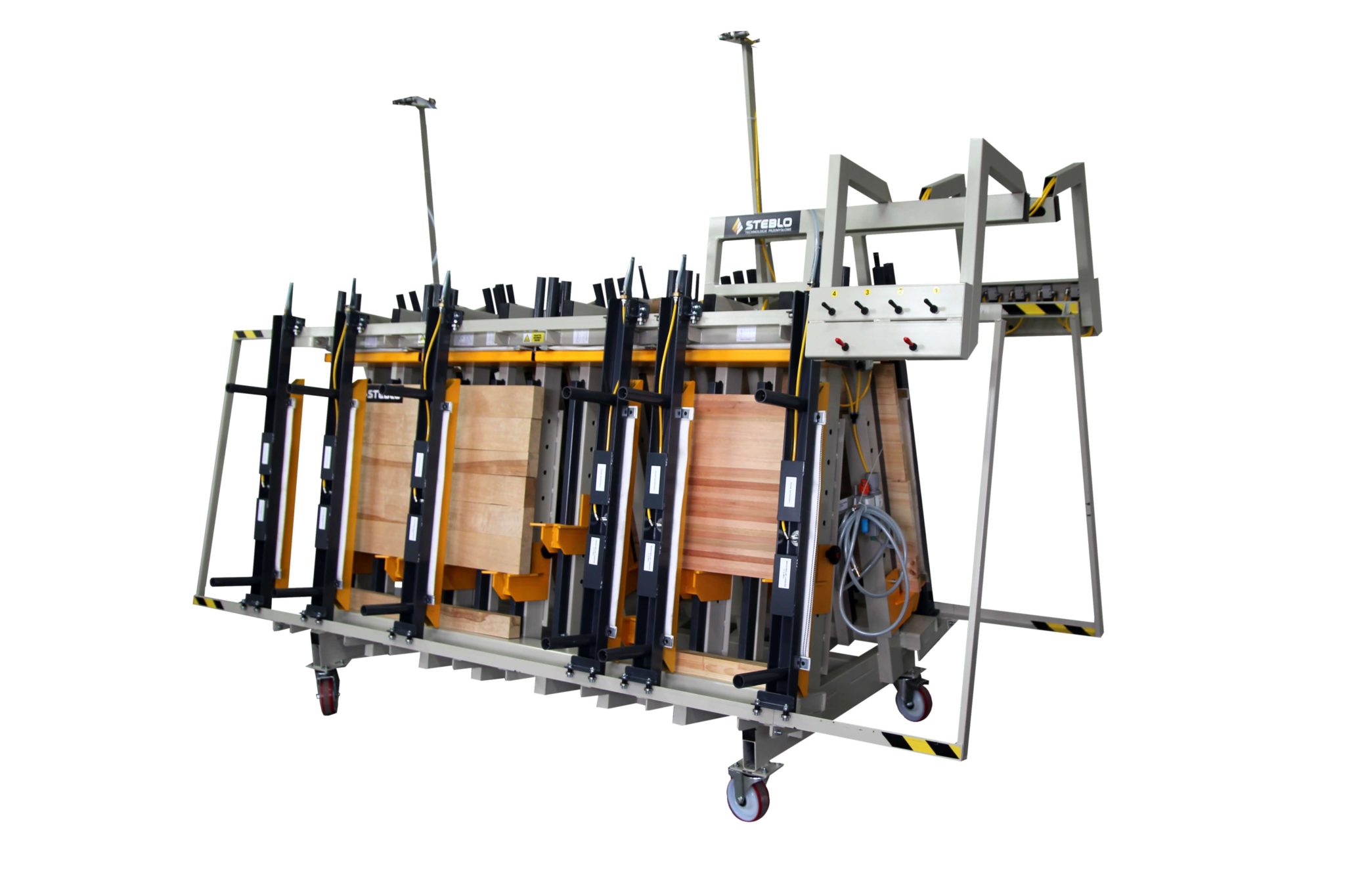

Prasa PTD z dociskiem wyrównującym pneumatycznym i podtrzymkami. Fot. STEBLO



Prasa trapezowa Typ PTJ-O z płytą otworową i dociskiem bocznym:

– ilość pól roboczych – 1,

– pole robocze posiada płytę otworową przygotowaną do mocowania osprzętu montażowego,

– długość klejenia – 2500 mm,

– szerokość klejenia – 1030 mm,

– grubość klejenia – 20-140 mm,

– sekcje dociskowe – 4 szt.,

– dociski wyrównujące – 6 szt.,

– ciśnienie robocze – do 0,8 MPa,

– pulpit sterowniczy przeniesiony poza pole robocze (NORMA PN-EN 294).

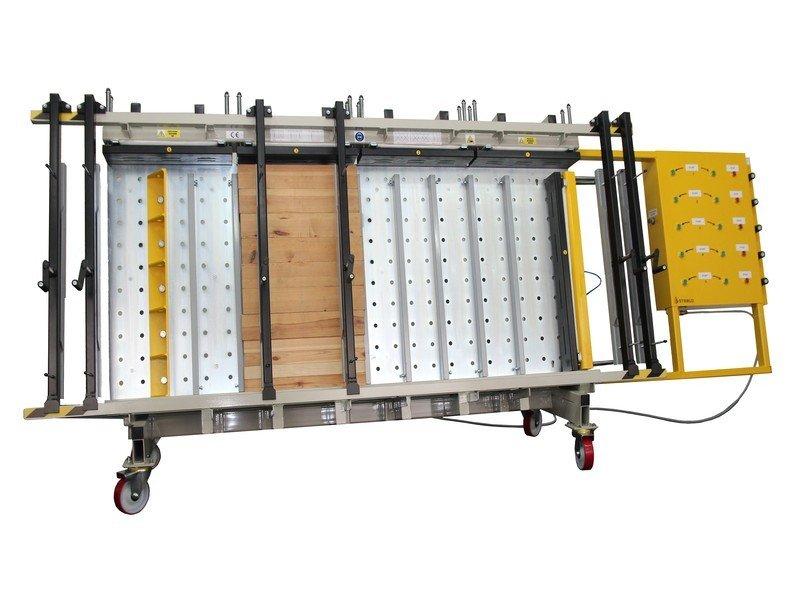

Prasa trapezowa typ PTJ-O z płytą otworową i dociskiem bocznym. Fot. STEBLO

(jz)
