Maszyny z polsko-czeskim rodowodem

Wieloletnia współpraca konstruktorów z Brna i firmy Rem-Tech zaowocowała poszerzeniem oferty traków PILOUS FORESTOR o nowe rozwiązanie. Pilarka CTR 1000H 60 LX, wcześniej nazywana LUXURY, to królowa w rodzinie tych znanych i cenionych maszyn, która trafia w potrzeby najbardziej wymagających odbiorców.



Nowy typ panelu sterującego z regulowaną wysokością, sterowanie za pomocą joysticków przesuwem mostu, podnoszeniem i opuszczaniem ramienia czy korowarką, prosty system odmierzania grubości cięcia, cyfrowo nastawiana wysokość podnoszenia ramienia i odmierzanie od góry lub od dołu kłody, system zgarniacza desek, hydraulicznie wysuwane opory kątowe… To tylko niektóre z zastosowanych w pilarce LX innowacji technicznych, które pozwalają jeszcze lepiej odpowiedzieć na rosnące wymagania rynku w zakresie możliwości obróbki, precyzji i komfortu obsługi.



W wersji luksusowej

Nową pilarkę wyposażono w koła o powiększonej średnicy (750 mm) oraz silniki napędowe o mocach 18 kW w wersji podstawowej lub 22 kW. Prowadzenie taśmy piły odbywa się pomiędzy płytkami z węglików spiekanych. Przedłużacze sekcji do 6 m umożliwiają zainstalowanie wyposażenia hydraulicznego według wymagań klienta. Podstawowa sekcja przejazdowa i sekcje przedłużające są wyposażone w otwory/gniazda do mocowania zespołów wyposażenia hydraulicznego. Użytkownik może w prosty sposób zmieniać układ agregatów i rozmieszczać je w wygodnych dla siebie pozycjach.

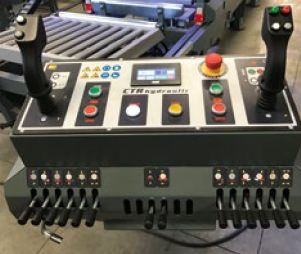

Specjalnie dla maszyny CTR 1000H 60 LX powstał nowy typ panelu sterującego, który dla ułatwienia zajęcia pozycji przez operatora można przesuwać na boki oraz regulować ustawienie jego wysokości, dopasowując go do pozycji siedzącej lub stojącej. Przesuw mostu przód-tył (wraz z regulacją prędkości), podnoszenie i opuszczanie ramienia góra-dół (wraz z regulacją prędkości), a także sterowanie korowarką (start, stop, dojazd do kłody) odbywa się wygodnie poprzez joysticki.

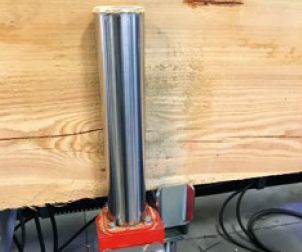

Inną nowością w porównaniu do poprzedniczki jest nowy, prosty system odmierzania grubości cięcia, cyfrowo nastawiana wysokość podnoszenia ramienia i odmierzanie od góry lub od dołu kłody, a także system zgarniacza desek oraz pionowo, hydraulicznie wysuwane opory kątowe. Zmodyfikowano ponadto ściski zapobiegające prężeniu ciętych detali, które działają dwukierunkowo, ściskając materiał z boku i ściągając go do dołu. Innowacją w pilarce w wersji LX jest też zmodyfikowany kształt belek porzecznych oraz zmniejszony opór przesuwania kłody wzdłuż traka podczas manipulowania



Hydraulika w standardzie

Każdy z traków z rodziny PILOUS FORESTOR można doposażyć w hydraulikę, co ułatwia i przyspiesza manipulację ciętym materiałem i pozwala zredukować liczbę zaangażowanych do pracy osób.

Najbardziej zaawansowane maszyny z tej serii – traki taśmowe 1000H40 i H60 LX wyposażenie hydrauliczne mają w standardzie. Nawet gdy konieczne jest przetarcie bardzo ciężkiej kłody, to dzięki hydraulice z łatwością poradzi sobie z tym zadaniem jedna osoba. W sposób oczywisty zwiększa się tym samym wydajność, obniżają koszty produkcyjne oraz skraca czas amortyzacji inwestycji. Dzięki hydraulicznym systemom manipulacji praca w tartaku staje się ponadto o wiele bezpieczniejsza.

Najważniejszym, wielofunkcyjnym zespołem wyposażenia hydraulicznego jest obrotnica wysuwna, która porusza się w kierunkach: pionowo i poziomo z wykorzystaniem utwardzonych, chromowanych prowadnic za pomocą niezależnie sterowanej pary siłowników hydraulicznych. Służy do mocowania, obracania i przysuwania ciętego materiału do kątowników uchylnych. Z kolei dwuramienna obrotnica łańcuchowa wyposażona jest w dwa wychylne, niezależnie sterowane ramiona. Są na nich osadzone łańcuchy synchronicznie napędzane silnikiem hydraulicznym, za pomocą którego odbywa się obracanie materiału. Przy cięciu długich kłód i ich częstym obracaniu zalecane jest wyposażenie maszyny w dwie takie obrotnice, które wyraźnie skrócą czasy manipulacji i poprawią wydajność maszyny.

Wszystkie pilarki PILOUS FORESTOR w wersji Hydraulik są wyposażone w dwie profesjonalne pompy, które zapewniają wysokie prędkości i siły w układzie. Za bezpieczne i szybkie unoszenie okrąglaków i przenoszenie ich na łoże maszyny odpowiada z kolei dwuramienna, hydrauliczna ładowarka kłód. Każdy segment ramy wyposażony jest w gniazda przeznaczone do mocowania urządzeń załadowczych, a użytkownik może umieścić hydrauliczny zespół ładowarki w wybranej przez siebie pozycji. Sterowanie siłownikami ładowarki jest niezależne, a załadunek nawet długich pni jest bardzo łatwy.

Wyposażenie hydrauliczne obejmuje również hydrauliczne zaciski do kłód z możliwością dociągnięcia materiału, rolkę bierną unoszoną do poziomowania i manewrowania kłodą oraz rolkę unoszoną z napędem hydraulicznym do poziomowania i przesuwania kłody.



   PILOUS FORESTOR

Mniejsze pilarki PILOUS FORESTOR (spośród sześciu znajdujących się w ofercie) to modele: CTR 710M, CTR 800S, CTR 520. Rozbudowany pakiet dodatkowego wyposażenia (np. hydraulika, korowarka) sprawia, że nawet te stosunkowo niewielkie urządzenia umożliwiają dopasowanie parametrów  obróbki ściśle do potrzeb konkretnego zamawiającego.

Do tych klientów, którzy mają szczególnie wysokie wymagania dotyczące ilości oraz rozmiarów przerabianego surowca, kierowane są z kolei duże traki z wyposażeniem hydraulicznym, które zwiększa zarówno komfort obsługi, jak i bezpieczeństwo. Obok zaawansowanego traka LX z bogatym wyposażeniem, najwyższym modelem w tej linii pilarek jest model CTR 1000H40 Hydraulik, pozwalający na uzyskanie długości cięcia w zakresie od 4.6 m do 13. 6 m. To pilarka o masywnej konstrukcji, wyposażona w szybki posuw mostu z automatycznym zwalnianiem w położeniach krańcowych. Dwustronne prowadzenie mostu przejazdowego pozwala na zamontowanie wydajnego wyposażenia hydraulicznego w celu łatwego manewrowania nawet wielkimi, grubymi kłodami. W kombinacji z silnikiem o dużej mocy takie wyposażenie pozwala na płynne ściąganie nawet ciężkich kłód za pomocą podajnika uciętego materiału. Maszyna w tej wersji wyposażona jest w wysuwną obrotnicę kłód, dwa zaciski do kłód, pięć kątowo i wysokościowo regulowanych ograniczników, wyrówniarkę końca kłody, wyrówniarkę końca kłody z posuwem poziomym oraz silnik o mocy 15 kW (opcjonalnie – 18 kW).

Wachlarz możliwości traków PILOUS FORESTOR zwiększa ponadto rozbudowany pakiet wyposażenia dodatkowego. Są to m.in.:

– LG Automat służy do szybkiego i dokładnego, automatycznego ustawiania grubości cięcia. Po ustawieniu wartości na wyświetlaczu, ramię piły taśmowej automatycznie przemieści się w wybrane położenie. Zapobiega to błędom ludzkim przy ustawianiu ręcznym, oszczędza czas i poprawia dokładność cięcia.

– Umieszczony na ruchomym ramieniu agregat korowarki umożliwia oczyszczenie z piachu i kory miejsca wprowadzenia taśmy tnącej w kłodę. Zastosowanie frezowania wstępnego w miejscu wejścia piły w materiał zapobiega stępieniu taśmy, ogranicza częstotliwość wymiany pił taśmowych, podnosi ich żywotność, a także poprawia wydajność całej maszyny.

– Hydrauliczny naciąg piły taśmowej służy do napinania taśmowej taśmy tnącej za pomocą ręcznej pompy hydraulicznej. Odczyt stopnia naciągnięcia taśmy wskazuje umieszczony w pobliżu manometr. Zawór ciśnieniowy zabezpiecza przed zbytnim naprężeniem taśmy.

– Na skali amperomierza można odczytać wartość natężenia prądu, wskazującą na stopień obciążenia silnika pilarki podczas pracy. Wskazania amperomierza są pomocne w doborze prędkości posuwu cięcia i określają stopień stępienia taśmy, której terminowa wymiana wydłuża żywotność i poprawia jakość cięcia.

– Elektrycznie przestawna listwa z rolką napinającą taśmę tnącą poprzez łatwą i płynną regulację położenia rolki ogranicza długość pracującego fragmentu taśmy. Przyciski umieszczone na panelu sterującym umożliwiają płynny wybór pozycji rolki naciągu taśmy tnącej.

– Podajnik uciętego materiału – przy ruchu powrotnym ramienia piły taśmowej po zakończeniu cięcia materiał za pomocą zderzaków przesuwany jest w kierunku panelu sterującego i umożliwia wygodny odbiór materiału lub jego dalsze przesunięcie na związane z maszyną przenośniki taśmowe bądź rolkowe.

– Ześlizg materiału za pomocą hydrauliki ustawiany jest na wysokość, zgodnie z wysokością odcinanego materiału. Służy do ześlizgnięcia się końca przesuwanego materiału na związane przenośniki taśmowe albo rolkowe.

– Regulacja chłodzenia piły taśmowej wyraźnie ogranicza zużycie medium chłodzącego/smarującego, ponieważ w systemie chłodzenia dodatkowo znajduje się elektromagnetyczny zawór przepływowy, który automatycznie otwiera się po włączeniu piły taśmowej, a zamyka po jej wyłączeniu.

– Ciśnieniowy, dwustronny system chłodzenia taśmy tnącej składa się z pompy ciśnieniowej umieszczonej w zbiorniku z medium chłodzącym, elektromagnetycznego zaworu przepływowego, dwóch dysz. Za pośrednictwem dysz środek chłodzący natryskiwany jest na górną i dolną powierzchnię taśmy. Dwustronne chłodzenie zapobiega niepożądanym naprężeniom i osadzaniu się nalotów żywicznych, co skutkuje spokojniejszą pracą taśmy tnącej, wydłuża żywotność narzędzia i podnosi dokładność cięcia.



Fot. Rem-Tech
