Elektroniczne wskaźniki położenia z radiową transmisją danych DD52R-E-RF

Elesa+Ganter wprowadza do swojej oferty unikalne na skalę światową rozwiązanie w postaci wskaźników położenia, komunikujące się bezprzewodowo z układem sterowania maszyny.

Wskaźniki położenia są elementami umożliwiającymi odczyt nastaw maszyny, dokonywanych ręcznie za pomocą mechanizmów śrubowych. Mogą być stosowanie zarówno w najprostszych urządzeniach posiadających tylko jeden układ regulacji, jak również w rozbudowanych liniach produkcyjnych z wieloma układami. Do tych pierwszych zazwyczaj stosowane są najprostsze, mechaniczne wskaźniki położenia. Jednak im bardziej rozbudowana maszyna, tym więcej miejsc wymagających przezbrojenia posiada. Również im bardziej zwiększa się częstotliwość przezbrajania, tym bardziej znaczące stają się potrzeby przyspieszenia, uproszczenia lub kontroli procesu przezbrajania. Wychodząc naprzeciw takim właśnie potrzebom, po wielu miesiącach pracy działu R&D, Elesa+Ganter wprowadziła na rynek nowe, elektroniczne wskaźniki położenia DD52R-E-RF, umożliwiające komunikację drogą radiową z układem sterowania.



Wygodniejsza alternatywa dla mechanicznych wskaźników położenia

Stosując tradycyjne, mechaniczne wskaźniki położenia w bardziej rozbudowanych maszynach lub liniach produkcyjnych, przy pierwszym ustawieniu maszyny pod dany produkt operator tworzy listę wartości nastaw poszczególnych mechanizmów regulacji. Lista ta będzie umożliwiać szybsze przestawienie urządzenia, gdy tylko zajdzie potrzeba ponownego ustawienia go pod ten produkt. Takie rozwiązanie z pewnością przyspiesza przezbrajanie maszyny przy przestawianiu do określonej wcześniej wielkości produktu, formatu, dozy itp.  Nie daje jednak pewności co do prawidłowości dokonanych nastaw.

Nowe, elektroniczne wskaźniki położenia DD52R-E-RF pozwalają wyeliminować konieczność odczytywania z tabeli potrzebnych nastawień. Ustawienie danego mechanizmu maszyny może być przesyłane ze wskaźnika do układu sterowania i tam zapamiętane w określonym profilu (lista parametrów dla wszystkich mechanizmów maszyny określonych dla danego produktu). W razie potrzeby profil może zostać ponownie wywołany. Wywołanie profilu z układu sterowania powoduje wyświetlenie na każdym ze wskaźników na maszynie żądanej wartości docelowej nastawy. Użytkownik musi jedynie przestawić aktualną wartość nastawy (wyświetlaną również na wskaźniku) do wartości żądanej, po czym wskaźnik potwierdzi do układu sterowania, że mechanizm jest w żądanej pozycji.



Komunikacja poprzez: Ethernet/IP, Profinet IO lub Modbus TCP

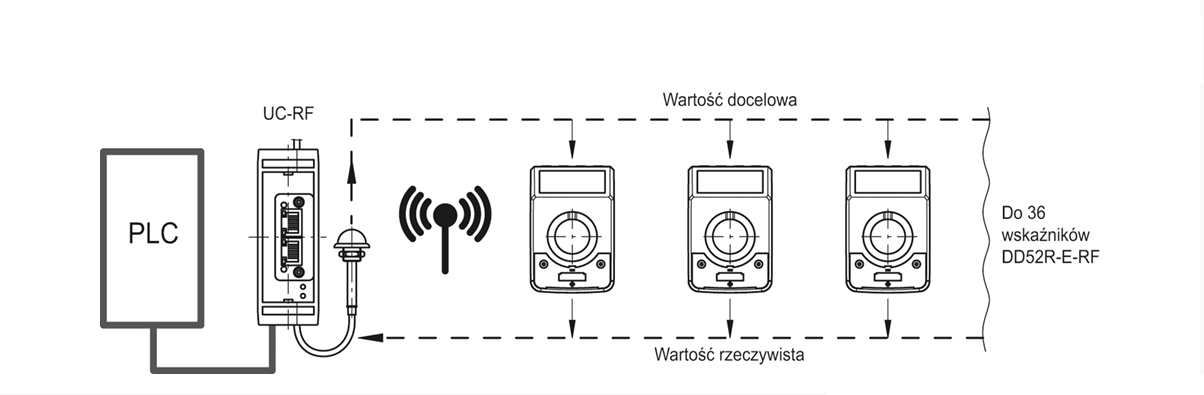

Wskaźniki serii DD52R-E-RF komunikują się z układem sterowania (PLC – programmable logic controller) poprzez jednostkę sterującą UC-RF.

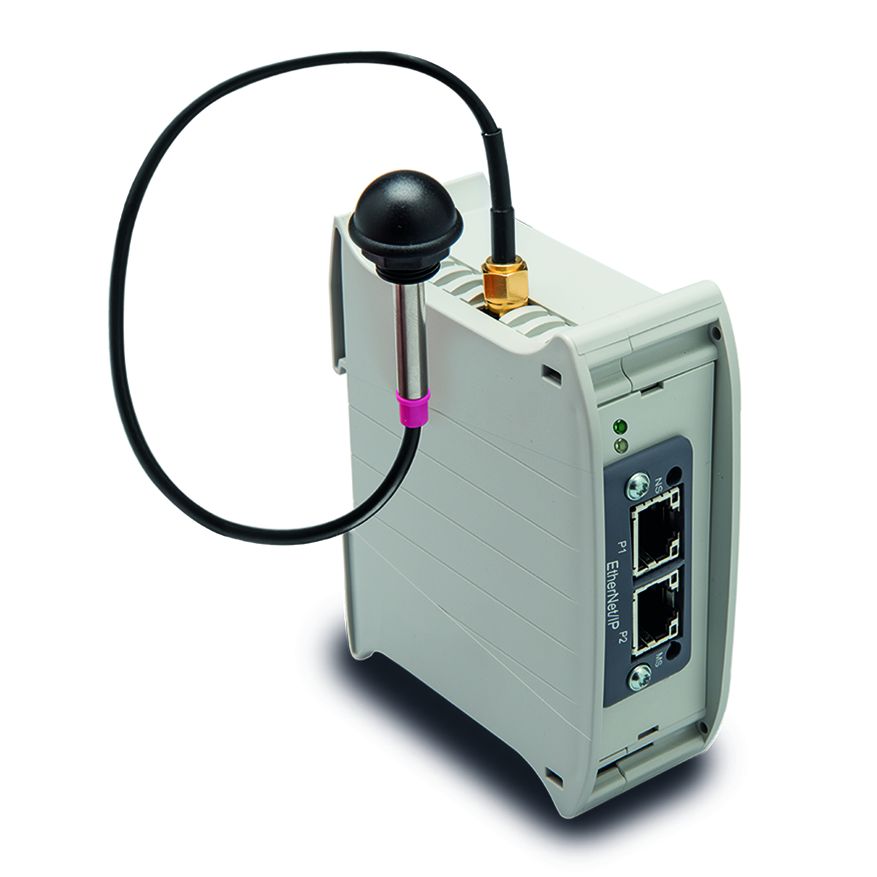

Standardowo dostępne są trzy modele jednostek, komunikujące się z PLC poprzez: Ethernet/IP, Profinet IO lub Modbus TCP. Istnieje też możliwość wykonania specjalnych jednostek UC-RF z innymi interfejsami komunikacji tj.: Profibus, RS485 lub RS232. Same wskaźniki natomiast komunikują się z jednostką sterującą drogą radiową.

Kompletny system może składać się nawet z 36 elektronicznych wskaźników położenia DD52R-E-RF oraz jednostki sterującej UC-RF podłączonej do PLC maszyny.

Dzięki dostępnym funkcjom i programowalnym parametrom jeden wskaźnik DD52R-E-RF może zostać użyty do wielu zastosowań:

  • do dowolnego skoku gwintu śruby;
  • każdego kierunku przyrostu wartości, dla odmiennych pozycji odczytu;
  • różnych jednostek miary (mm, cale, stopnie).

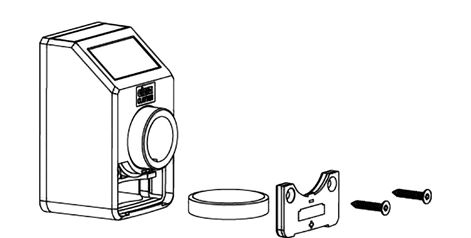

Programowania dokonuje się za pomocą czterech klawiszy funkcyjnych na obudowie wskaźnika. Istnieje również możliwość wybrania trybu przyrostowego lub absolutnego. Licznik absolutny można wyzerować lub załadować wartość offsetu. Wbudowana bateria litowa zapewnia długą żywotność (ponad 3 lata). Gdy bateria wymaga wymiany, na wyświetlaczu pojawi się specjalny symbol. Dostęp do baterii wymaga zdjęcia pokrywy frontowej (Rys. 5), bez konieczności demontażu wskaźnika z wałka. Wymiana baterii w określonym czasie nie powoduje utraty ustawionych parametrów.



Szybsze i łatwiejsze przezbrajanie

Układy tworzone przez nowe wskaźniki położenia DD52R-E-RF skomunikowane przez jednostkę sterującą UC-RF z systemem sterowania maszyny dają unikalną możliwość jednoczesnego przyspieszenia, uproszczenia i kontroli procesu przezbrajania.

Zapamiętane w PLC zestawy danych dotyczących nastawów poszczególnych mechanizmów dla danego profilu maszyny mogą być wysyłane do i wyświetlane na poszczególnych wskaźnikach, co znacząco przyspiesza proces przezbrajania.

Bezprzewodowa dwukierunkowa komunikacja wskaźników z układem sterowania eliminuje konieczność stosowania przewodów, znacznie obniżając koszty budowy układu. Jednocześnie zwiększa swobodę montażu i upraszcza budowę samego układu.

Informacja zwrotna ze wskaźnika o ustawieniu mechanizmu w wymaganej pozycji docelowej może pełnić rolę swoistego systemu bezpieczeństwa. Odpowiednio zaprogramowany PLC może nie pozwolić urządzeniu na uruchomienie cyklu produkcyjnego bez osiągnięcia pozycji docelowych we wszystkich punktach kontrolnych.

https://www.elesa-ganter.pl/pl/pol

Fot. Elesa+Ganter
