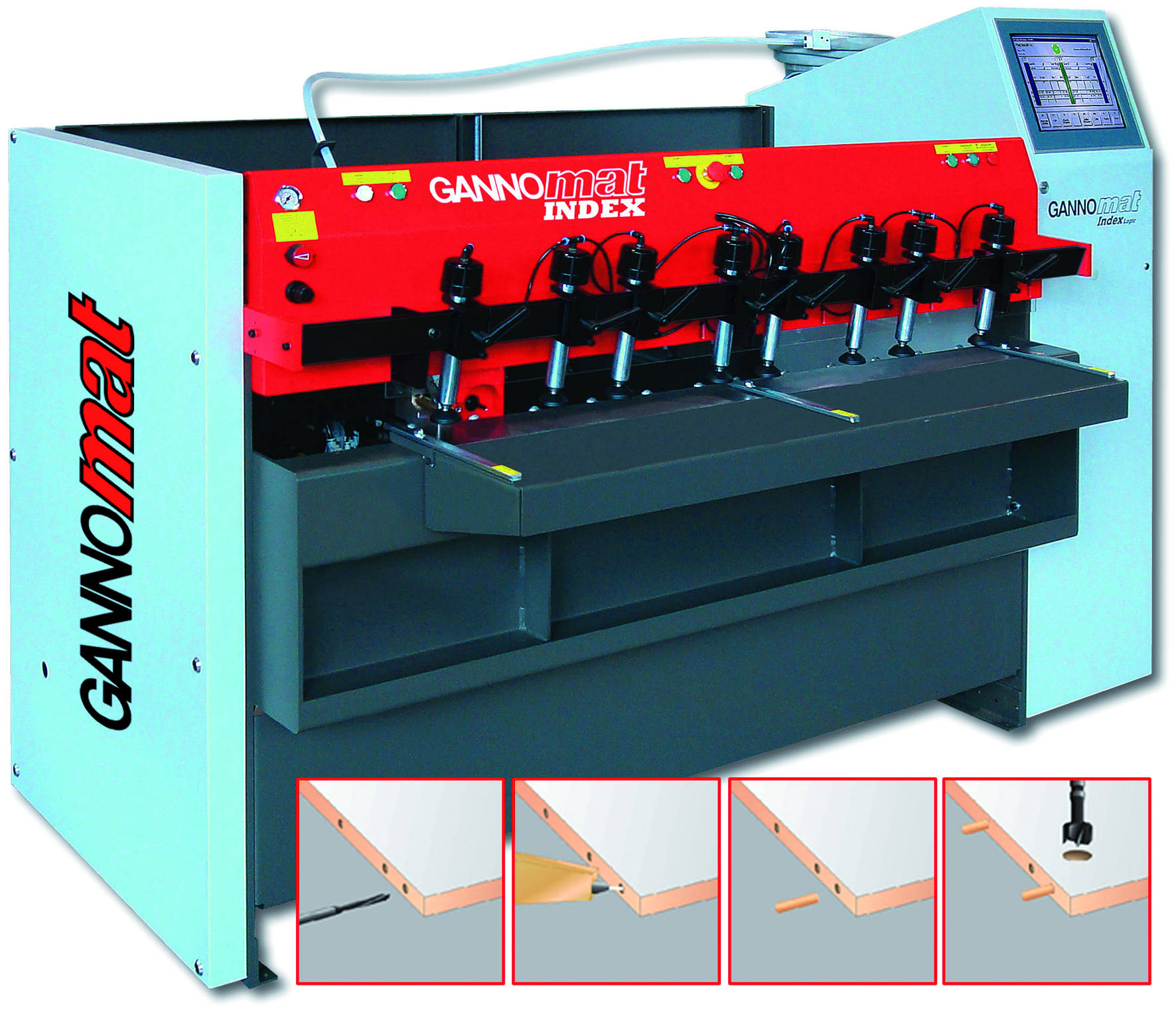

Oferowana przez firmę IMA Schelling Polska Sp. z o.o. (markowemaszyny.pl) wiertarko-kołczarka Gannomat Index Pro to maszyna sterowana CNC, która spełnia funkcję zarówno wiertarki, jak i kołczarki. Dzięki niej skraca się czas obróbki elementów, ponieważ po nawierceniu otworów nie muszą one wędrować na drugie stanowisko czy urządzenie, aby tam zostały wstawione kołki i klej. Jedna maszyna zastępująca dwie to także oszczędność cennego miejsca w zakładzie.

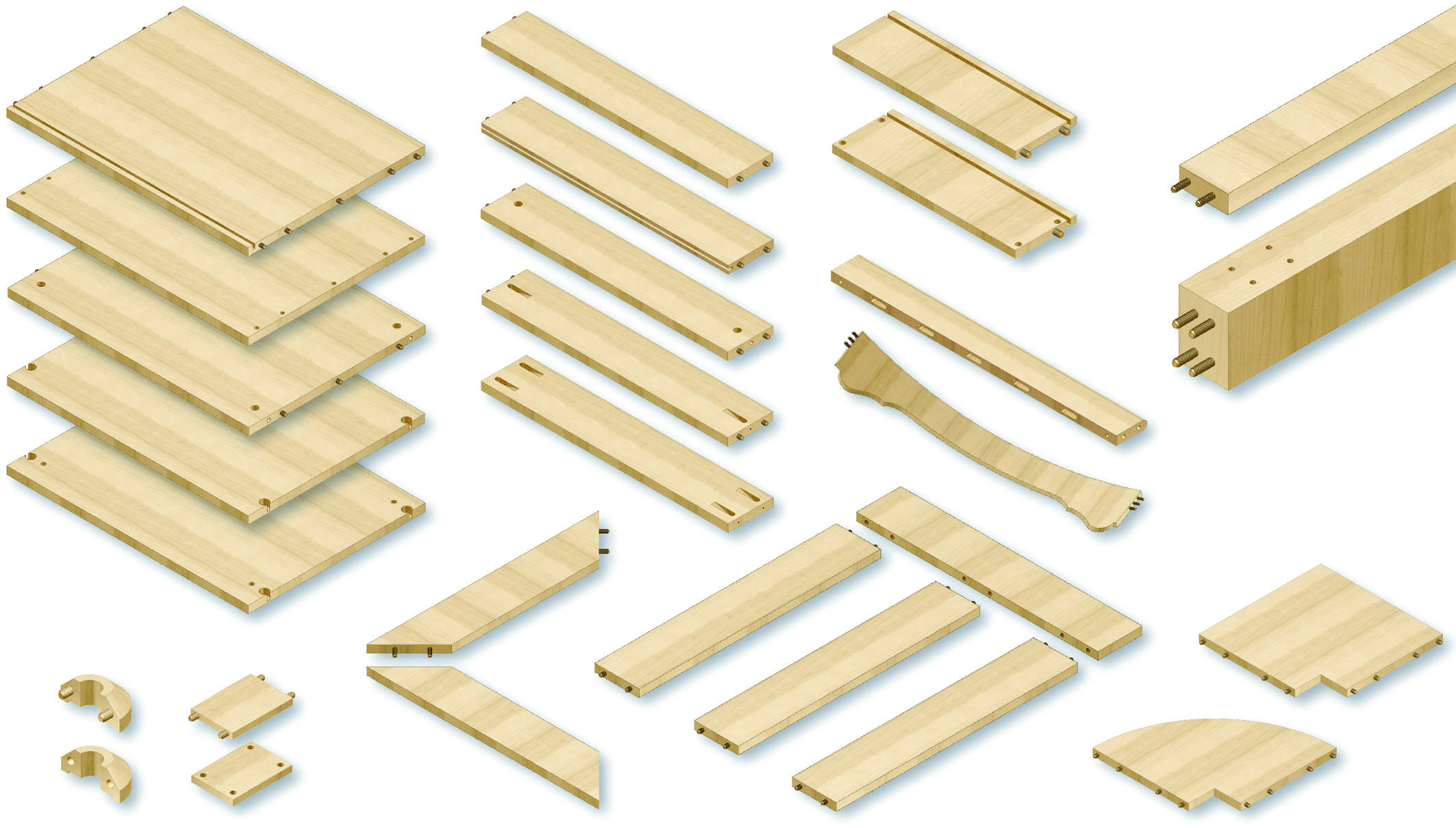

Index Pro wykonuje wszystkie konieczne operacje, nawierca otwory w formatkach, w pionie lub poziomie, przedmuchuje je, podaje klej i kołki. Ponieważ jest ona sterowana cyfrowo, mamy gwarancję powtarzalności ustawień i pracy z dużą dokładnością.
Oprogramowanie użytkowe oraz graficzna prezentacja obrabianego elementu pozwalają na sprawną obsługę maszyny polegającą przede wszystkim na podawaniu właściwych parametrów obróbki. Użytkownik ma między innymi możliwość zmiany odległości między wierconymi otworami oraz ustawienie głębokości wiercenia. Funkcja lustrzanego odbicia pozwala bazować element zawsze od tej samej płaszczyzny bez obracania go na drugą stronę. Oprogramowanie optymalizujące daje użytkownikowi do dyspozycji 4 pola robocze z różnymi programami.
Maszyna posiada zamknięty system klejenia o ciśnieniu roboczym 6 atmosfer przez dyszę klejową. Lepkość kleju może się wahać w zakresie od 150 do 350 mPas. Ilość dozowanego kleju jest w pełni programowalna. Maszyna informuje o niskim stanie kleju poprzez zapalenie lampki kontrolnej, dzięki czemu wiadomo, kiedy należy dokonać jego uzupełnienia. Z kolei możliwość przemywania układu klejowego wodą zapewnia niezaleganie kleju, a tym samym dłuższą żywotność urządzenia.
W zbiorniku na klej mieści się 5 kg kleju, a zbiornik na wodę ma objętość 5 litrów.
Wiertarka posiada system ograniczników, lewy, prawy i środkowy, które można zdemontować i w pełni korzystać z urządzenia na całej długość roboczej. Index Pro wyposażono w układ całkowicie automatycznego, elektronicznego centralnego smarowania.
Charakterystyczne cechy Index Pro:
– wiercenie/podawanie kleju i kołka w jednym cyklu pracy,
– osie X, Y oraz Z sterowane CNC,
– wielowrzecionowe jednostki wiercące ze wzmocnieniem siły nacisku,
– automatyczne ustawianie głębokości wiercenia definiowane poprzez przestawianie kołka,

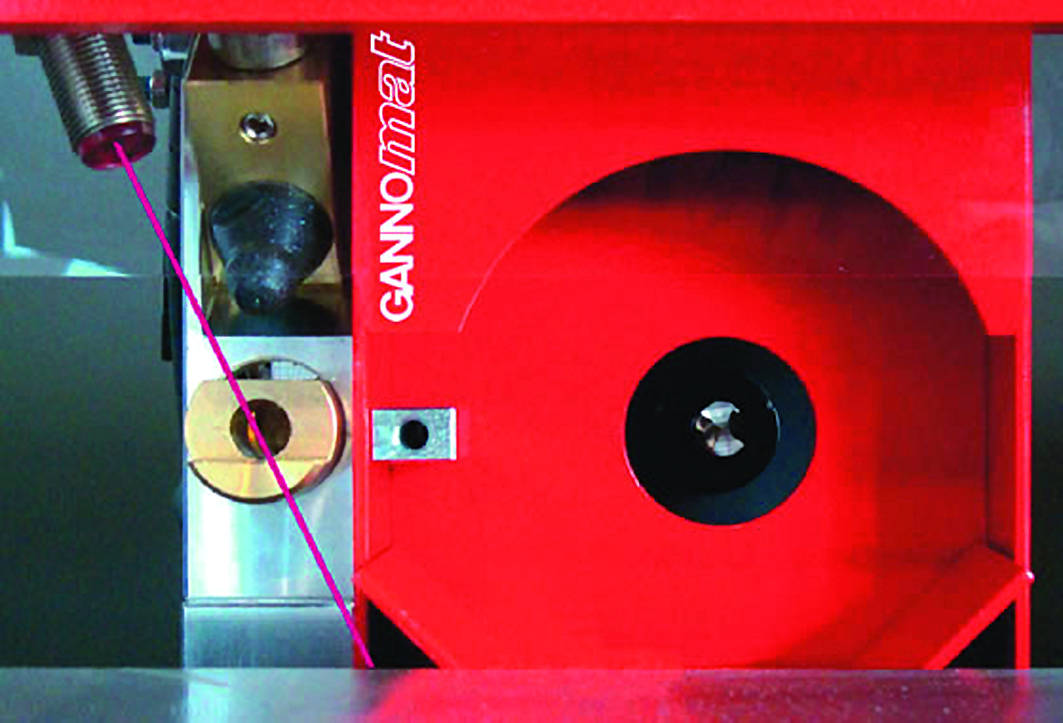

– kontrola podawania kleju (GIC),
– zamknięty system klejenia z programem czyszczenia,
– cylindry dociskowe 10o,
– system docisku listewek dla wąskich elementów do min. 30 mm,
– przycisk START na 2 ręce jako funkcja bezpieczeństwa,
– 4 szt. przycisków START dla indywidualnej pracy z 1-4 elementami,
– poziomy system specjalnego docisku dla naprostowania krzywych listew w kierunku Y,
– podkładka z tworzywa sztucznego dla przewiercania elementów,
– pneumatyczne przykładnice dla szybkiego przezbrajania długich elementów,
– własne oprogramowanie umożliwiające szybkie i proste programowanie,
– przemysłowy PC Beckhoff,
– system Windows 7.
Maszyna jest konfigurowana pod indywidualne zamówienie, dlatego jej wyposażenie zależne jest od specyfiki elementów, które będą na niej obrabiane.
