Ekonomiczna i efektywna praca w tartaku

Oferta firmy Walter, która jest jednym z największych producentów maszyn do obróbki drewna w Polce, obejmuje urządzenia, które pozwalają na znaczne usprawnienie pracy w tartakach. Wśród flagowych urządzeń tego producenta znajduje się m.in. trak tarczowy pionowo-poziomy TTPP 450-550 oraz oflisiarka OP-500 KBA – maszyny, które zostały zaprojektowane i wyprodukowane w oparciu o własne doświadczenia i pomysły oraz sugestie ze strony klientów.



Oszczędności bez pustych przejazdów

Trak TTPP 450-550 może zastąpić pracę dwóch innych maszyn: tradycyjnej taśmówki i obrzynarki, i sprawdzi się w mniejszych zakładach przerobu drewna, które we własnym zakresie produkują drewniane elementy budowlane. Trak może też wchodzić w skład linii produkcyjnej do przerobu drewna w zestawie z innymi produkowanymi przez firmę Walter urządzeniami. Opcjonalnie można doposażyć maszynę w hydrauliczne mocowanie, poziomowanie i zaciskanie kłody.

Jako pierwszy producent w Polsce firma Walter wprowadziła do traka dwie jednocześnie pracujące piły: jedną w pionie, drugą w poziomie, które tną w obie strony do przodu i tyłu, co pozwala uniknąć tzw. „pustych przejazdów”.

Długość obrabianej kłody (długość cięcia) w traku wynosi standardowo 6 m, zaś jej maksymalna średnica to 1 m. W opcji podstawowej maszyna wyposażona jest w silniki główne o mocy 2x11kW, jednak opcjonalnie dostępne są również 2×15 kW lub 2×18 kW. Istnieje możliwość zaadoptowania traka tak, aby uzyskać wymiar 24 x 20 mm. Opcjonalnie maszyna może ciąć elementy do 12mb.

Przy piłach o średnicy 450 mm otrzymujemy elementy o wymiarach 15×15 mm, a w standardowej wersji (przy piłach o średnicy 550 mm) elementy o wymiarach 20 x 20 mm. W zależności od wybranego wariantu wyposażenia, podczas jednej ośmiogodzinnej zmiany na traku TTPP 450-550 można obrobić 10, 12, 15 lub 17m³ surowca.



Ograniczyć straty surowca

Oflisiarka OP-500 KBA sprawdzi się szczególnie w zakładach tartacznych średniej wielkości, pozwalając na efektywne zagospodarowanie surowca drzewnego i ograniczenie jego strat do minimum. Konstrukcja maszyny i zasady jej działania gwarantują szybki zwrot kosztów zakupu oraz niezawodną i bezpieczną pracę dla operatora.

Nowoczesna konstrukcja oflisiarek OP-500 KBA pozwala na wyrzynanie desek z oflisów (opołów) po obróbce na traku tarczowym. Urządzenie może pracować w linii wraz z innymi maszynami (trak tarczowy z podajnikiem, wielopiła, przy czym pryzma i oflisy rozdzielane są za trakiem).

Firma Walter w sprawdzonej i przetestowanej przez wielu klientów linii oflisiarek OP-500 wprowadziła także pewne ulepszenia i modernizacje. Nowa seria OP-500 KBA ma inny rodzaj konstrukcji, która w całości wycinana jest laserowo z grubej (15 mm blachy) na centrach sterowanych numerycznie. Ta technologia pozwala na seryjną produkcję, w której każdy kolejny egzemplarz jest identyczny. Laserowo wycinane są także wszystkie otwory technologiczne, po czym poszczególne elementy są spawane, co zapewnia solidność i wytrzymałość konstrukcji.

Seryjna produkcja maszyn precyzyjnie dopracowanych technologicznie nie wyklucza możliwości dopasowania oflisarki OP-500 KBA do indywidualnych potrzeb klienta. Piły pracujące w pozycji poziomej na dwóch wrzecionach umożliwiają cięcie materiału o szerokości od 120 mm do maksymalnie 350 mm, a długość ciętego oflisa wynosi od 1200 do 2800 mm. Możliwe jest wyposażenie wrzecion w 1, 2 lub 3 piły o średnicy 500 mm. Dzięki zastosowaniu takiego rozwiązania otrzymujemy półprodukt w postaci nieoberżniętych desek z oflisów. W późniejszej fazie obróbki na obrzynarce można uzyskać dowolną szerokość poszczególnych elementów.

Do wyboru są trzy moce silnika wrzeciona prawego (18, 22, 30 kW) oraz wrzeciona lewego (15, 18, 22 kW), a moc silnika posuwu wynosi 2,2 kW. W zależności od wybranych przez klienta rozwiązań, maszyna pozwala na uzyskanie wydajności rzędu 17, 20 lub 22 m³ na zmianę roboczą.

Bezpieczna praca w tartaku

Oferta firmy Walter poszerza się z roku na rok i obejmuje obecnie traki tarczowe, wielopiły, formatówki do drewna, oflisarki, pilarki tarczowe, klockarki, ostrzałki i rozwieraki do pił, piły tarczowe, trakowe i taśmowe, odciągi trocin, a także kompletne linie do przerobu drewna. Wszystkie wyroby firmy posiadają wymagane atesty i certyfikaty – znak bezpieczeństwa B i certyfikat Instytutu Obróbki Skrawaniem.



Dane techniczne oflisiarki OP-500 KBA

Standard Opcja 1 Opcja 2
Min. dł. ciętego oflisa 1200 mm
Max. dł. ciętego oflisa 2800 mm
Max. szer. materiału na wejściu 350 mm
Max. szer. gotowej deski 350 mm
Średnica piły tarczowej 500 mm
Moc silnika wrzeciona prawego 30 kW 22 kW 18 KW
Moc silnika wrzeciona lewego 22 kW 18 kW 15 kW
Prędkość obrotowa wrzecion 1450 obr./min
Moc silnika posuwu 2,2 kW
Prędkość obrotowa silnika posuwu 1450 obr./min
Prędkość posuwu 0-25 m/min 0-25 m/min 0-20 m/min
Wydajność na zmianę roboczą 22 m³ 20 m³ 17 m³
Napięcie zasilające 3 x 400 V
Wymiary gabarytowe bez stołu (dł./szer./wys.) 2650/1800/1360 mm
Długość stołu 3000 mm
Masa obrabiarki 1100 kg



Dane techniczne traka TTPP 450-550

Standard Opcja I Opcja II Opcja III
Max. średnica kłody (mm) 1000 1000 1000 1000
Min. długość kłody (mm) 2000 2000 2000 2000
Max. długość kłody (mm) 6000 6000 6000 6000
Max. wymiary wyciętego elementu (mm) 2000×2000 2000×2000 2000×2000 2000×2000
Średnica piły tarczowej (mm) 450 450 450 450
Moc silników gł. (kW) 2×11 2×15 2×18 2×22
Prędkość obrotowa wrzeciona (obr/min.) 1400 1400 1400 1400
Moc silnika posuwu (kW) 1,1 1,1 1,5 1,5
Prędkość obrotowa silnika posuwu (obr/min.) 1450 1450 1450 1450
Prędkość posuwu (obr/min.) 0-30 0-30 0-30 0-30
Wydajność (m³/8h) 10 12 15 17
Wymiary gabarytowe bez torowiska dł/szer/wys (mm) 2860/2130/

2190

2860/2130/

2190

2860/2130/

2190

2860/2130/

2190

Wymiary torowiska dł/szer/wys (mm) 12500/1670/

680

12500/1670/

680

12500/1670/

680

12500/1670/

680

Masa obrabiarki bez torowiska (kg) 950 950 950 950

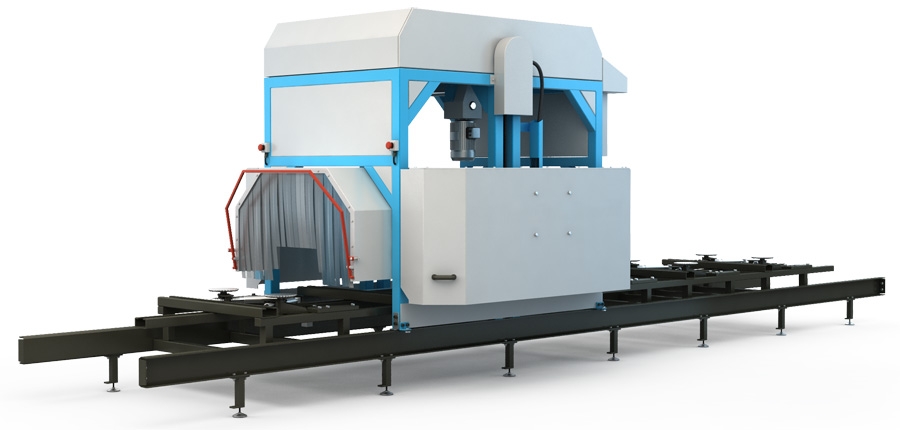

Trak TTPP 450-550.

Trak TTPP 450-550 może zastąpić tradycyjną taśmówkę i obrzynarkę.

Piły pracujące w pozycji poziomej na dwóch wrzecionach umożliwiają cięcie materiału o szerokości od 120 mm do 350 mm.

Oflisiarka OP-500 KBA.

Fot. Walter
