tt-700

Zgrane trojaczki

Poziome pilarki taśmowe to urządzenia niezastąpione w wielu zakładach, w których przetwarzany jest surowiec drzewny, nic więc dziwnego, że znajdziemy je w ofercie wielu szanujących się producentów maszyn do obróbki drewna. Na polskim rynku tego typu urządzenia oferuje też jeden z czołowych producentów maszyn do obróbki drewna i tartacznictwa,  Zakład Metalowy Stefan Drozdowski. Mocna trójka – czyli taśmowe pilarki poziome TT-700, TTM-800 i TTM-1100 to maszyny, które trafnie odpowiadają na różne potrzeby klientów związanych z tartacznictwem i obróbką drewna.



Piła taśmowa TT-700

To maszyna przeznaczona do wzdłużnego przecinania kłód o maksymalnej grubości 800 mm (bez obrotu – 725 mm) i długości do 5,20 w wersji standard. Jest to model najmniejszy i najtańszy. Posuw poziomy odbywa się ręcznie przez operatora, przy czym istnieje opcja wstecznego napędu 35 m/min. Łatwość manipulacji grubościami kolejnych cięć oraz możliwość przeglądu jakości surowca po każdym odkryciu powodują, że maszyna jest bardzo przydatna w produkcji szerokiego asortymentu wyrobów. Niewielki koszt, łatwość instalacji maszyny i jej niski pobór energii czynią ją urządzeniem odpowiadającym wysokim wymaganiom stawianym obecnie obrabiarkom w technologii przerobu drewna.



Pilarka TTM-800

Nieco większym urządzeniem jest piła taśmowa TT-800 z ruchomym zespołem tnącym. Maszyna umożliwia przecieranie kłód o maksymalnej grubości 850 mm, a bez obracania – 750 mm. Maksymalna długość obrabianej kłody w wersji standardowej to 10 m. Torowisko o długości 12 m (2x po 6 m), po którym porusza się zespół tnący, wyposażone jest w uchwyty do mocowania kłody.  Istnieje możliwość wydłużenia torowiska o dodatkowy segment 3 m. Załadunek bala na pilarkę jest bardzo ułatwiony, gdyż obróbka kłody odbywa się na wysokości 0,1 m nad poziomem gruntu. Posuw pionowy (góra-dół) posiada napęd od silnika elektrycznego. Posuw poziomy (roboczy) jest również napędzany silnikiem elektrycznym.



Pilarka taśmowa TTM-1100

To największy model wśród produkowanych przez ZM Drozdowski. Podobnie jak w modelu TTM-800, torowisko jest usadowione bezpośrednio na podłożu i obróbka kłody odbywa się na wysokości 0,1 m nad poziomem gruntu, co znacznie ułatwia załadunek bala i manewrowanie nim na torowisku, nawet przy użyciu tylko manualnych obracaków. Posuw pionowy (góra-dół) posiada napęd od silnika elektrycznego, podobnie jak posuw poziomy (roboczy). Od modelu TTM-800 tę maszynę odróżnia również mocniejszy silnik napędu głównego – 15 lub 11 kW/400 V.



Nowością zastosowaną w powyższych pilarkach ZM DROZDOWSKI jest hydrauliczny system pozycjonowania kłody, który daje operatorowi jeszcze większe możliwości obróbcze. Powstał on w celu ułatwienia manipulacji kłodami przeznaczonymi do przetarcia, szczególnie tymi dużymi o znacznej masie własnej. System jest przystosowany do instalacji na trakach TTM-800 i TTM-1100. Konstrukcja tych maszyn pozwala na łatwy montaż systemu zarówno na starych pilarkach, jak i na modelach aktualnie produkowanych. Instalacja segmentów hydraulicznych w dowolnym miejscu torowiska i w dowolnym rozstawie umożliwia łatwe dostosowanie się do asortymentu przecieranych kłód. Kompletny system hydrauliki posiada funkcje obrotu, poziomowania i zacisku kłody. Poza tym instalacja układu hydraulicznego nie wyklucza pracy na oprzyrządowaniu manualnym, w które traki są standardowo wyposażone.



Dane techniczne pilarki taśmowej TT-700

Grubość przecieranej kłody (max.): 800 mm / bez obrotu kłody 725 mm (*770mm)
Długość obrabianej kłody (max): 5,20 m (wersja standard)
Długość torowiska: 6,50 m (wersja standard)
Zainstalowana moc: silnik główny 7,5 kW / 400V

napęd posuwu pionowego 1,1 kW / 400V

napęd przesuwu rolki 0,18 kW

Posuw poziomy (przód-tył): ręczny (opcja – napęd wstecznego posuwu)
Prędkość posuwu pionowego (góra-dół): 20 mm/s
Parametry taśmy tnącej: – długość 4,00 m (* 4,13 m)

– szerokość 32–35 mm

– grubość 0,9–1,0 mm

– podziałka zęba 22 mm

Gabaryty zespołu tnącego: 1,20 x 2,05 x wys. 1,35 m
Masa: 820 kg w tym:

– zespół tnący 450 kg

– torowisko 6,5m 250 kg

– osprzęt torowiska 120 kg

* Taśmy dłuższe 4,13m dają większy prześwit między rolkami – do 770mm.



Dane techniczne pilarki taśmowej TT-800

Grubość obrabianej kłody (max): 850 mm / bez obrócenia 750 mm
Długość obrabianej kłody (max): 10 m (wersja standard)
Długość torowiska: 12 m (2 x 6,0 m) – wersja standard
Moc zainstalowana : – napęd główny 7,5 kW/400V
– napęd posuwu poziomego 1,10 kW
– napęd posuwu pionowego 1,10 kW
– napęd przesuwu rolki 0,18 kW
Prędkość posuwu poziomego (regulowana płynnie mechanicznie): – w przód 1,5 – 20 m/min
– w tył 5,0 – 40 m/min
Prędkość posuwu pionowego góra-dół: 20 mm/s
Parametry taśmy tnącej: – długość 4,14 lub 4,01 m
– szerokość 32–35 mm
– grubość 0,8–1,0 mm
– podziałka zęba 22 mm
Gabaryty zespołu tnącego: 2,05 x 1,65 x wys. 1,35 m
Masa: 1650 kg w tym:

– zespół tnący 800 kg
– torowisko (2 x 6,0m) 580 kg
– osprzęt torowiska 270 kg





Dane techniczne pilarki taśmowej TT-1100



Grubość obrabianej kłody (max) 1100 mm / bez obrócenia 1000 mm
Długość obrabianej kłody (max): 10 m (wersja standard)
Długość torowiska: 12 m (2 x 6,0 m) – wersja standard
Moc zainstalowana: – napęd główny  15 lub 11 kW/400V
– napęd posuwu poziomy  1,10 kW
– napęd posuwu pionowy  1,10 kW
– napęd przesuwu rolki  0,18 kW
Prędkość posuwu poziomego (regulowana płynnie, mechanicznie): – w przód 1,5 – 20 m/min
– w tył 5,0 – 40 m/min
Prędkość posuwu pionowego góra-dół: 20 mm/s
Parametry taśmy tnącej: – długość 4,80 – 4,90 m
– szerokość 35 – 38 mm
– grubość 1,1 – 1,2 mm
– podziałka zęba 22 mm
Gabaryty zespołu tnącego: 2,40 x 1,70 x wys. 1,70 m
Masa: 1950 kg w tym:

– zespół tnący 950 kg
– torowisko (2 x 6,0m) 700 kg
– osprzęt torowiska 300 kg

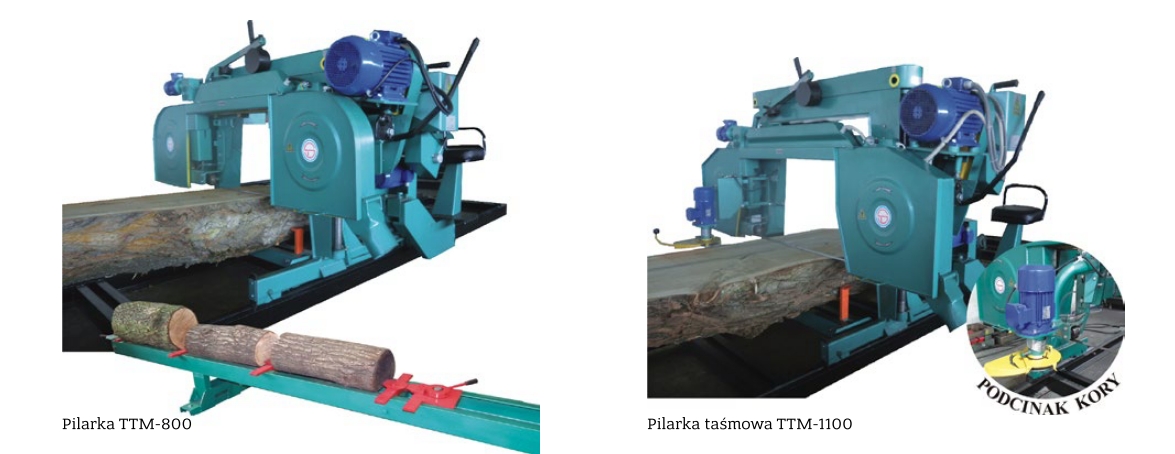

Fot. Drozdowski
