Podczas przebudowy Trybuny imienia Warnera (Warner Stand) w jednym z najbardziej kultowych obiektów sportowych świata – Lord’s Cricket Ground, stadionie krykietowym w londyńskiej dzielnicy St. John’s Wood, powstał prawdziwy klejnot sztuki inżynierskiej. Tworzą go największe w Europie belki z klejonego i laminowanego białego dębu amerykańskiego, będące częścią zadaszenia nowej trybuny.
Klub Krykieta Marylebone (Marylebone Cricket Club, MCC) zlecił pracowni architektonicznej Populous zaprojektowanie nowej trybuny w ramach realizowanego obecnie planu służącego poprawie ogólnego wizerunku oraz międzynarodowej reputacji znanego na całym świecie obiektu.

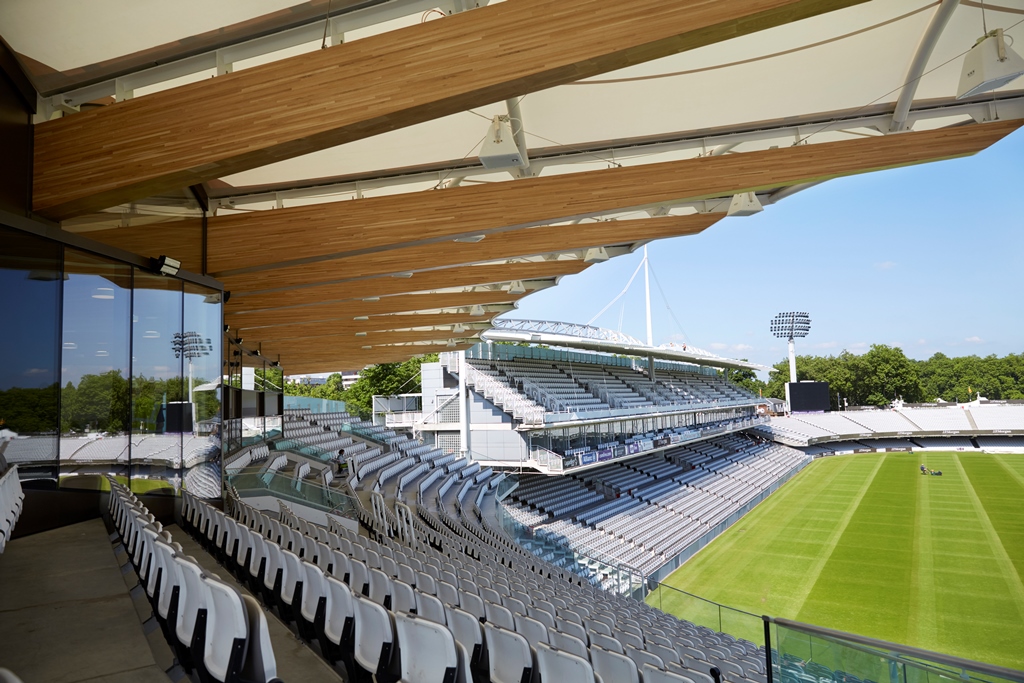

Pionierski w charakterze projekt obejmuje zadaszenie trybuny wykonane z 11 belek wspornikowych z klejonego i laminowanego białego dębu amerykańskiego, wyprodukowanych w Niemczech przez firmę Hess Timber, ekspertów w obszarze specjalistycznych zastosowań drewna.
Stadion na miarę naszych czasów

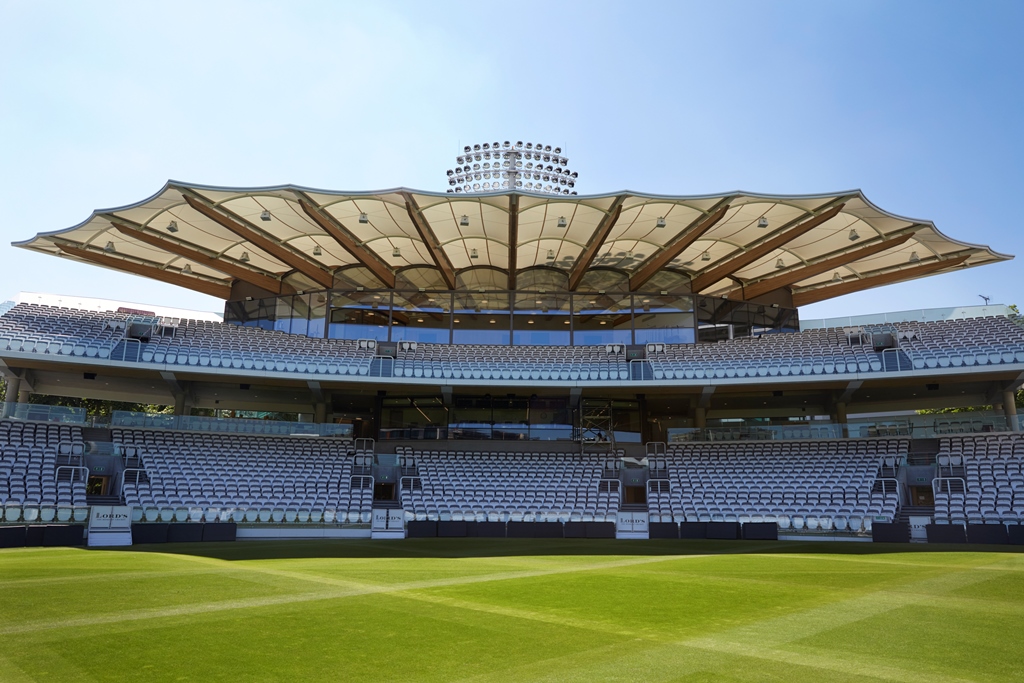

Dzięki nowemu rozwiązaniu architektonicznemu konstrukcję z lat pięćdziesiątych ubiegłego stulecia zastąpiono nową czterokondygnacyjną trybuną, zaprojektowaną z myślą o poprawie widoczności dla widzów przy jednoczesnym zachowaniu standardów dostępności obiektów sportowych dla osób niepełnosprawnych. Na nowej Trybunie znajdzie się 2656 miejsc o poprawionej widoczności, nowa loża sędziowska oraz pomieszczenia towarzyszące, w tym cztery bary i restauracja na najwyższej kondygnacji.
Nowy budynek znajduje się pomiędzy historycznym, wzniesionym w 1890 roku Pawilonem projektu architekta Thomasa Verity, a Trybuną Główną (Grand Stand) projektu Nicholasa Grimshawa, zbudowaną w roku 1996. Trybuna Warnera jest usytuowana w zachodniej części stadionu Lord’s Cricket Ground.

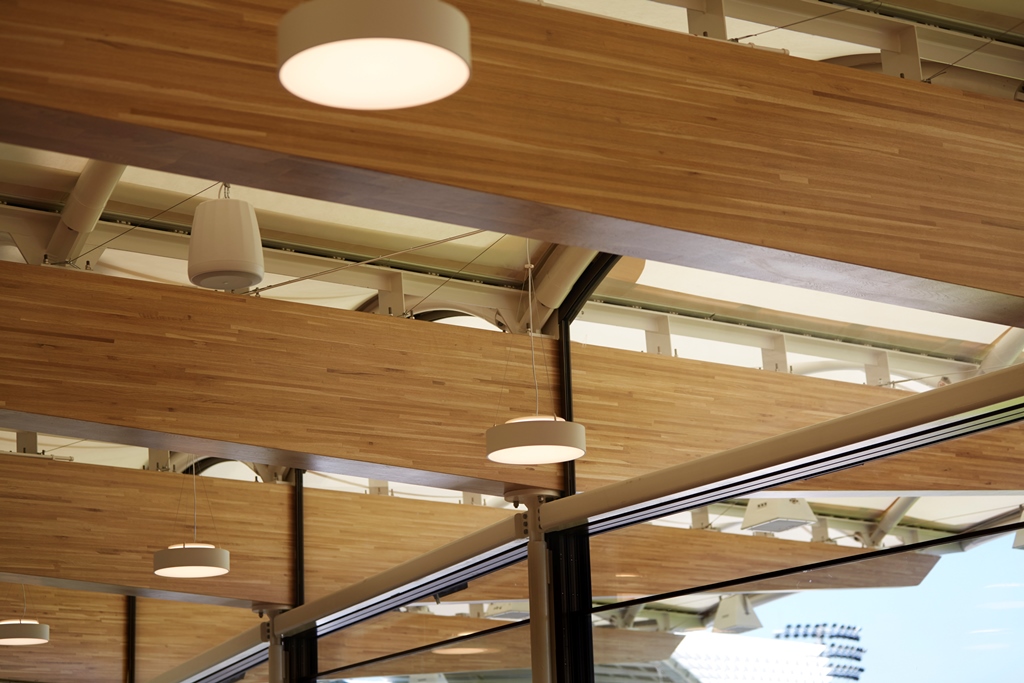

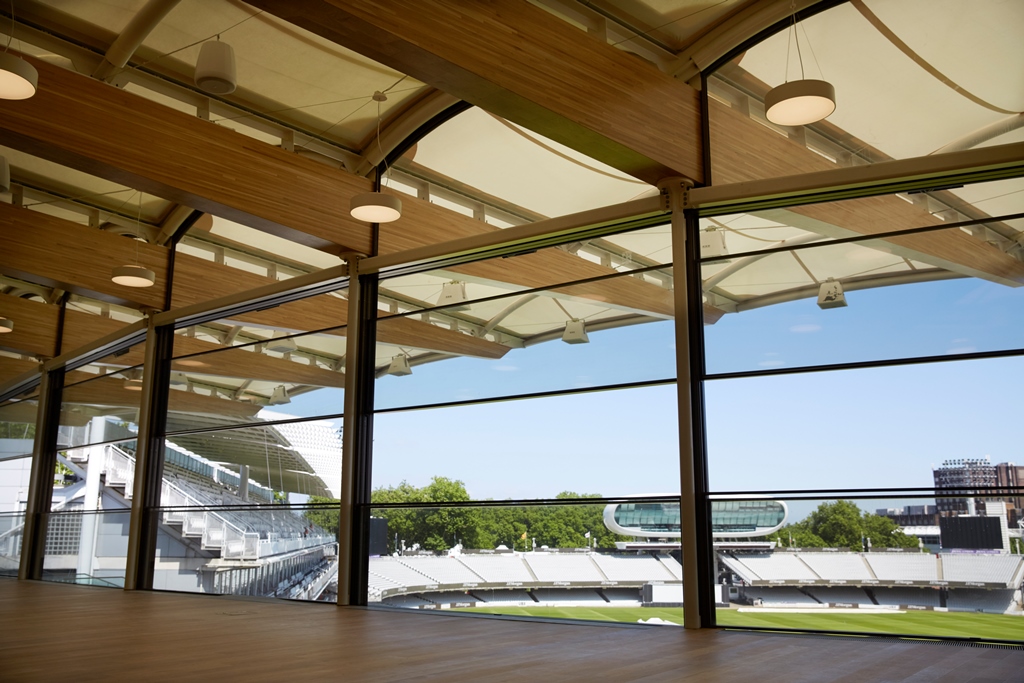

Do rozwiązań wewnątrz obiektu należą loża sędziowska wyposażona w najnowsze rozwiązania technologiczne (przeznaczona dla sędziów i służb ratowniczych), bary i inne pomieszczenia dla widzów oraz restauracja dla 135 gości ze wspaniałym widokiem na całe boisko i zielone tereny stadionu.
Projektantom przyświecała również idea gospodarki zrównoważonej. W konstrukcji dachu zastosowano kolektory heliotermiczne i panele fotowoltaiczne, służące (odpowiednio) podgrzewaniu wody i generowaniu energii elektrycznej.
Lord’s nie jest stadionem tradycyjnym – każda z trybun otaczających samo boisko ma odrębny charakter, wzbogacający wizerunek obiektu. Wzniesienie nowego budynku o wyrazistej, odważnej tożsamości na istniejącym kampusie przy jednoczesnym uniknięciu efektu dominacji nad kompozycją całości było podstawowym wyzwaniem architektonicznym dla zespołu projektantów.
„Wykonane przez nas prace na Trybunie imienia Warnera stadionu Lord’s Cricket Ground wprowadzają historyczny obiekt sportowy w XXI wiek, przy jednoczesnym utrzymaniu tradycyjnej estetyki i odpowiedniego klimatu. Poprawa widoczności boiska i jakości Trybuny pod kątem udogodnień dla gości, a także kuluarowych rozwiązań logistycznych dla potrzeb obsługi widzów w dniu rozgrywek zdecydowanie podniosły ogólny poziom znanego obiektu. Osiągnęliśmy piękny mariaż doskonałego doświadczenia widzów i reputacji światowej klasy stadionu w świecie krykieta” – powiedział Will Whitby, Główny Inżynier ds. Konstrukcji w firmie Arup
„Wyobraźnia architektów, polot inżynierów oraz umiejętności i wytrwałość producentów zrodziły przełomową konstrukcję. Stanowi ona ważny krok w ewolucji budownictwa drewnianego. To także ekscytująca chwila dla AHEC – wizja konstrukcyjnego potencjału gatunków amerykańskiego drewna liściastego nabrała realnych kształtów” – powiedział David Venables, Dyrektor AHEC na Europę.
Naturalne połączenie drewna i krykieta

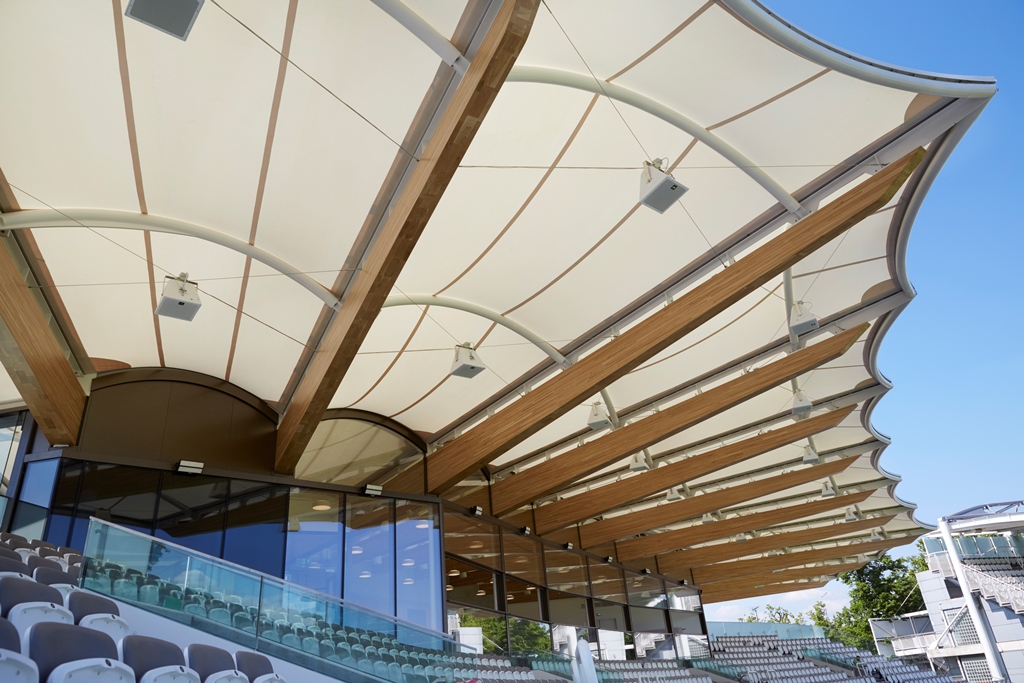

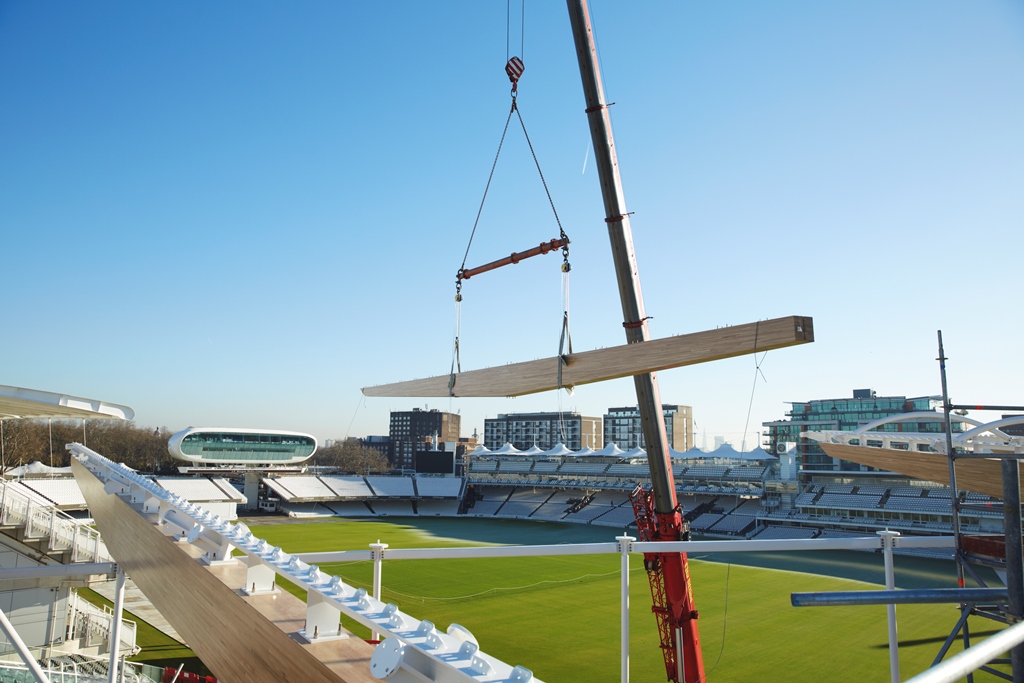

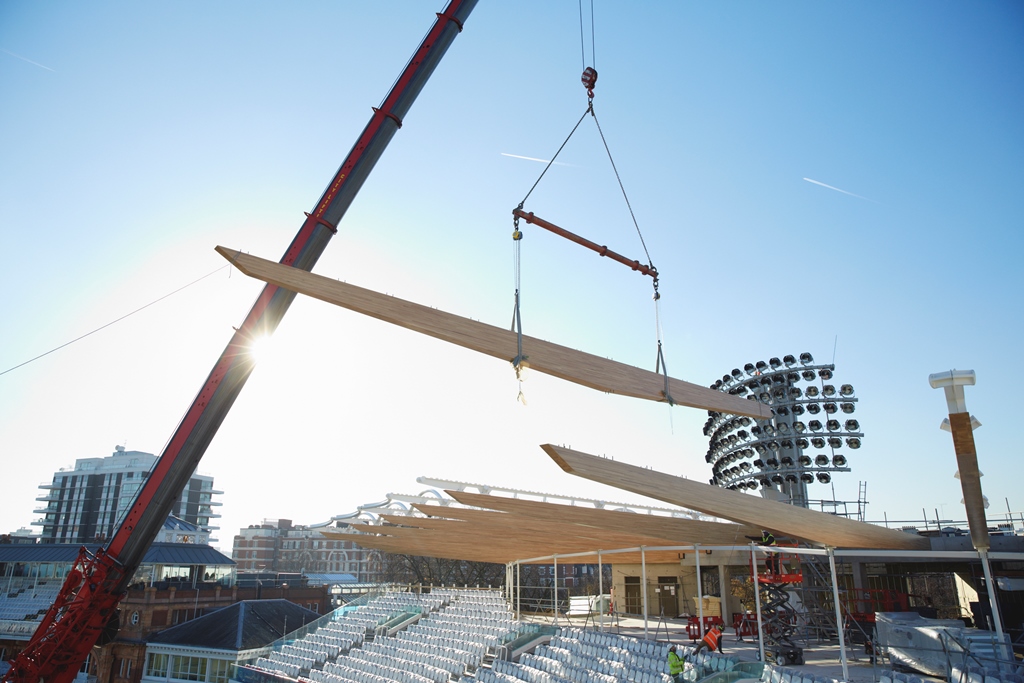

Promieniujące z narożnika stadionu belki stały się sugestią nowych, odważnych zastosowań gatunków amerykańskiego drewna liściastego, pochodzących ze źródeł zarządzanych zgodnie z zasadą gospodarki zrównoważonej. Każda belka mierzy u podstawy 900 mm x 350 mm. Najdłuższa belka z klejonego drewna laminowanego waży około 4 ton, mierząc 23,4 m – jest to długość równa długości 26 kijów do krykieta ułożonych jednego za drugim. Wszystkie belki są pokryte lekką tkaniną zadaszeniową. Opracowany przez Stowarzyszenie Handlowe Amerykańskiego Przemysłu Drewna Liściastego (AHEC) kalkulator zrównoważonych plantacji Grown in Seconds wykazuje, że ponowny przyrost 100 m3 białego dębu amerykańskiego wykorzystanych do produkcji belek potrwa w naturalnych warunkach leśnych 160 sekund.
„Rozdzielenie naturalnego drewna i krykieta jest niemożliwe. Zastosowanie wierzby w produkcji kijów i jesionu w produkcji stumpów (drewnianych elementów bramek krykietowych) jest elementem gry – podobnie jak skórzane piłki, stan boiska i – rzecz jasna – pogoda. Wybraliśmy biały dąb amerykański ze względu na prostotę obróbki, piękno jego złotawej barwy i wytrzymałość. Te wyjątkowe właściwości sprawiają, że ten gatunek drewna był idealnym wyborem dla potrzeb nowego zadaszenia stadionu Lord’s” – powiedział Philip Johnson, Dyrektor Projektu w pracowni architektonicznej Populous.
„Kolejną zaletą wynikającą ze sztywności i jednorodności dębu amerykańskiego była możliwość przewidzenia stopnia ugięcia i odchylenia” – podkreślił Markus Golinski, kierownik ds. sprzedaży w firmie Hess Timber.
BIAŁY DĄB AMERYKAŃSKI
Biały dąb amerykański należy do najpopularniejszych gatunków liściastych w lasach Stanów Zjednoczonych. Występuje on wyłącznie w Ameryce Północnej. Z Analizy Inwentaryzacji Leśnej (FIA, Forest Inventory Analysis) wynika, że drzewostan dębu białego odpowiada za 15,7% drzewostanu w Stanach Zjednoczonych ogółem oraz, że mimo, iż rocznie wycina się 20,9 miliona m3 amerykańskiego dębu białego, naturalny roczny przyrost gatunku w lasach liściastych sięga niemal 40 milionów m3.
Żaden inny materiał budowlany nie może równać się z drewnem białego dębu amerykańskiego pod względem potencjału wpływu na środowisko wznoszonego obiektu. Zarówno pod kątem przyrostu jak i zastosowania, drewno pełni funkcję magazynu dwutlenku węgla, stając się naturalnym wyborem jako opcja najmniej szkodliwa emisyjnie.
POPULOUS
Populous to obecna na rynkach całego świata pracownia architektoniczno-projektowa, tworząca miejsca, w których ludzie uwielbiają wspólnie spędzać czas: stadion popularnych „Jankesów” (Yankee Stadium), przebudowa Londyńskiego Stadionu Olimpijskiego, stadion Super Bowl. W ciągu ubiegłych 30 lat firma zrealizowała ponad 2 000 projektów o wartości 40 miliardów USD. Pracownia Populous dysponuje liczbą 17 biur na czterech kontynentach, z ośrodkami regionalnymi w Londynie, Kansas City i Brisbane.
ARUP
Arup posiada na całym świecie ponad 90 oddziałów, zatrudniając około 12 000 planistów, projektantów, inżynierów i konsultantów odpowiedzialnych za realizację innowacyjnych międzynarodowych projektów. Firma dysponuje wielodyscyplinarnym zespołem posiadającym duże doświadczenie w pracy z drewnem, w skład którego wchodzą inżynierowie specjalizujący się w dziedzinie konstrukcji, zabezpieczeń przeciwpożarowych, wibracji, właściwości akustycznych, fizyki budowli i fasad, jak również pracownicy naukowi zajmujący się materiałoznawstwem będący wiodącymi ekspertami w swojej dziedzinie. Firma Arup opracowała wiele nagrodzonych, innowacyjnych konstrukcji drewnianych, wskazując różnorodne możliwości zastosowania tego materiału.
AHEC
Stowarzyszenie Handlowe Amerykańskiego Przemysłu Drewna Liściastego (AHEC) jest wiodącą międzynarodową organizacją, która reprezentuje amerykański przemysł drewna liściastego, w tym głównych eksporterów oraz wszystkie kluczowe stowarzyszenia zrzeszające producentów tego surowca. AHEC prowadzi szereg działań promujących amerykańskie drewno liściaste na ponad 50 rynkach na świecie. W tym celu dostarcza architektom, projektantom oraz użytkownikom informacji na temat dostępnych gatunków amerykańskiego drewna liściastego, źródeł jego pochodzenia oraz oferowanych produktów.
AHEC uruchomiło nową stronę internetową posiadającą nowatorskie narzędzie interaktywne, które zapewnia architektom i projektantom, zajmującym się opracowaniem specyfikacji, pełną samodzielność w zakresie doboru gatunków amerykańskiego drewna liściastego. Nowa interaktywna mapa zasobów leśnych ukazuje rozmieszczenie, tempo wzrostu i wskaźnik wycinki wszystkich gatunków tego naturalnego surowca. Na stronie znajduje się również najnowszy, prosty w użytkowaniu ilustrowany przewodnik po gatunkach drewna, zawierający informacje na temat wyglądu, zasad obróbki, podstawowego zastosowania, trwałości i dostępności ponad 20 gatunków amerykańskiego drewna liściastego. Odwiedzający stronę mogą także dokonać szczegółowej analizy porównawczej, wybierając dwa gatunki drewna.
