Ostrzenie pił taśmowych, trakowych i tarczowych bez tajemnic

Rygorystyczne przestrzeganie schematu ostrzenia pił pozwala zaradzić wielu problemom w toku eksploatacji narzędzi, m. in. ich szybkiemu zużywaniu czy niewłaściwej pracy. O jakim schemacie mowa? Otóż musi to być słaby, lekki szlif (parę iskier) z czoła zęba (płaszczyzny natarcia), a intensywny, silny szlif z góry zęba (płaszczyzny przyłożenia). A jeśli takie działanie połączymy z profesjonalnym sprzętem (ostrzarki i myjki),  to zagwarantujemy piłom efektywną i długotrwałą pracę oraz wysoką jakość obrabianego nimi surowca.



Już od lat w maszyny do obróbki drewna Zakładu Metalowego Drozdowski zaopatrują się liczne zakłady drzewne. Jednym z ważniejszych obszarów produkcji firmy są myjki oraz ostrzarki do pił, a klienci decydujący się na ich zakup zostają obowiązkowo przeszkoleni w zakresie właściwej eksploatacji urządzeń.

Zanim naostrzysz – wyczyść piłę!

Dokładnie oczyszczenie piły z żywic i klejów gwarantuje właściwe przeprowadzenie całego procesu oraz pozwala uzyskać wysoką jakość cięcia. Zamiast czasochłonnego i żmudnego czyszczenia ręcznego, cały ten proces można przeprowadzić na specjalnych urządzeniach, które również znajdują się w ofercie firmy ZM DROZDOWSKI. Są to specjalne myjki, przeznaczone zarówno do pił tarczowych (MP-800), jak i do pił taśmowych (MT-5). W obu urządzeniach czyszczenie odbywa się mechanicznie za pomocą zestawu stalowych szczotek tarczowych z użyciem emulsji wodnej, ale bez jakichkolwiek środków żrąco-myjących. Myjka MP-800 umożliwia czyszczenie pił o średnicach 300-800 mm, a szerokość czyszczonego obwodu piły wynosi 100 mm. Urządzenie wyposażone jest w silnik główny o mocy 0,55 kW/400V, elektropompkę (0,16 kW/400V) oraz zestaw 12 stalowych szczotek o średnicy 160-175 mm. Regulacja czasu pracy programu wynosi 20 s do 10 min.

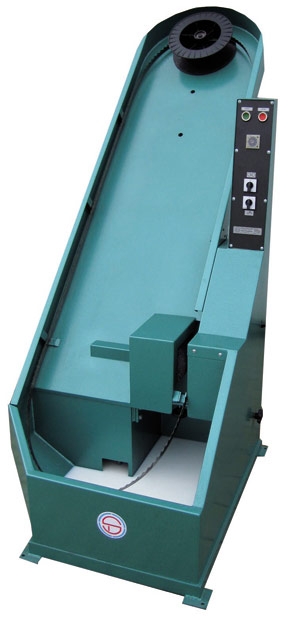

Myjka pił taśmowych MT-5 pozwala na skuteczne oczyszczenie z żywic i klejów pił taśmowych o długości od 3800-5000 mm i szerokości 30-60 mm. Czas czyszczenia piły wynosi 2-3 min. Urządzenie ma wbudowany silnik o mocy 0,55 kW/400V i elektropompkę 0,18 kW/400V. Wyposażone jest w zestaw stalowych szczotek czyszczących o średnicy 160-175 mm.

Ostrzenie automatyczne, półautomatyczne lub manualne

Po oczyszczeniu pił z żywic i klejów można rozpocząć proces ostrzenia, który – w zależności od rodzaju posiadanych urządzeń, można przeprowadzić w trybie automatycznym, półautomatycznym lub manualnym.

W przypadku pił trakowych świetnie sprawdzi się ostrzarka OS-2M, która po wyposażeniu w dodatkowe akcesoria może posłużyć także do ostrzenia szerokich pił taśmowych oraz tarczowych rozwieranych lub stellitowych. Wysokość ostrzonych zębów może wynosić 5-35 mm. W przypadku pił trakowych ich maksymalna długość to 1800 mm, a szerokość 70 do 180 mm; w przypadku pił taśmowych maksymalna długość to 12 m, a szerokość od 55 do 240 mm. Możliwe średnice pił tarczowych to 250-900 mm (na zamówienie nawet do 1500 mm).

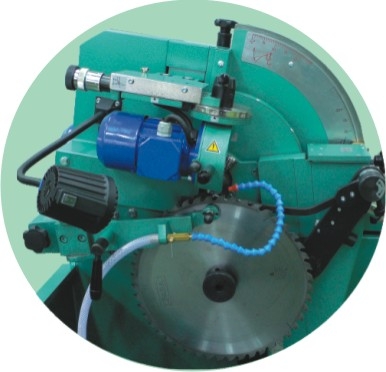

Urządzeniem, które pozwala na szybkie, automatyczne ostrzenie pił tarczowych z węglikiem spiekanym o różnych typach uzębień i średnicach od 100 do 1000 mm jest ostrzarka OSW-5A i OSW-5AX. Moduł elektroniczny umożliwia programowanie ilości ostrzeń zęba, po czym cykl ostrzenia zostaje samoczynnie zatrzymany, a prawidłowe chłodzenie strefy ostrzenia zęba zapewnia elektropompka. Model OSW-5AX różni się od modelu OSW-5A jedynie funkcją ostrzenia płaszczyzn skośnych przyłożenia do 45 stopni, pozostałe parametry obu typów są identyczne.

W ofercie firmy ZM DROZDOWSKI znajduje się także manualna ostrzarka do pił tarczowych z węglikiem spiekanym – model OSW-5M, która sprawdzi się przy wielu różnych typach uzębienia. Zakres średnic pił wynosi od 100 do 600 mm. Posuwy robocze wykonywane są ręcznie przez obsługującego za pomocą dźwigni. W trakcie zbliżania się ściernicy do zęba ostrzonego następuje samoczynne zaciśnięcie piły, umożliwiające stosowanie dużych naddatków na szlifowanie. Ostrzarka jest wyposażona w elektropompkę do chłodzenia strefy ostrzenia zęba oraz w stanowiskowe oświetlenie 24V.

W cyklu półautomatycznym pracuje z kolei ostrzarka do pił taśmowych OW-4. Szerokość ostrzonych pił to 15 – 60 mm.  Płynna regulacja skoku ściernicy (góra-dół) daje możliwość ustawienia różnych wysokości zęba, natomiast wielkość podziałki zęba jest przystosowana w standardzie do podziałki 22 mm (inne podziałki na indywidualne zamówienie). Zmiany parametrów zęba dokonuje ręcznie operator. Tarcza ścierna otrzymuje napęd od silnika elektrycznego, natomiast posuw piły napędzany jest przez motoreduktor. Maszyna posiada krzywkę, która umożliwia uzyskanie wielu modyfikacji profilu zęba poprzez różne kombinacje położenia zabieraka. Jeden obrót krzywki zamyka cykl ostrzenia jednego zęba. Ostrzarka wyposażona jest w pompkę do chłodzenia zęba podczas procesu ostrzenia.

Rozwinięciem powyższego modelu jest ostrzarka OWM-4M. Umożliwia ona ostrzenie dowolnych kształtów zęba z podziałką od 4 do 38 mm. Po zastosowaniu dodatkowego wyposażenia można na niej ostrzyć również piły do małych pilarek ramowych pionowych (jak PRP-58 firmy Drozdowski), piły do mini-gatrów (Neva itp.) oraz piły tarczowe rozwierane lub stellitowe o średnicy od 100 do 350mm.

Ostrzarki OS-2M, OW-4 oraz OWM-4m standardowo wyposażone są w ściernicę ceramiczną, która układa się samoczynnie do profilu zęba jaki ostrzarka ma zadany i nie wymaga dodatkowego ręcznego profilowania przez operatora, pod warunkiem że przestrzega on elementarnych zasad ostrzenia. Nowa ściernica uzyskuje właściwy profil już po około 30 minutach pracy. Bardzo ważne jest również dobranie ściernicy pod względem twardości i ziarnistości. Parametry ściernicy podaje producent na podstawie charakterystyki ostrzarki, tzn. prędkości obrotowej wrzeciona, łożyskowania wrzeciona oraz rodzaju ostrzonych pił. Jeśli ściernica zbyt łatwo  „przypala” piłę (nawet na cienkim szlifie), należy zastosować ściernicę o klasę miększą lub grubsze ziarno. Jeśli natomiast zbyt szybko się „sypie”, konieczna jest zmiana o klasę twardszą lub drobniejsze ziarno. Kolor ściernicy nie jest ważnym parametrem w przypadku ostrzenia w/w typów pił.

Ostrzarki OW-4 i OWM-4M mogą być również szybko przestawione w funkcję pracy ze ściernicą borazonową. Jednak ZM DROZDOWSKI nie poleca stosowania borazonu użytkownikom, którzy posiadają piły taśmowe o różnorodnych kątach natarcia i wysokościach zęba stosownie do drewna miękkiego oraz twardego, gdyż wówczas uciążliwe, czasochłonne i kosztowne  staje się wymienianie ściernic borazonowych na ostrzarce.

Ostrzenie pił bez błędów

Prawidłowe ostrzenie pił jest bardzo ważne, bo w przypadku nieprzestrzegania schematu prawidłowego ostrzenia, tzn. słaby, lekki szlif (parę iskier) z czoła zęba (płaszczyzny natarcia), a intensywny, silny szlif z góry zęba (płaszczyzny przyłożenia), skraca się żywotność pił i spada efektywność cięcia drewna. Po każdym nieprawidłowym ostrzeniu zęby piły zaczynają uzyskiwać zły profil, ponadto ciągle maleje kąt natarcia zęba i zaczyna on odbiegać od tego ustawionego na ostrzarce, a ściernica uzyskuje zły profil (przy prawidłowej pracy operatora ściernica układa się samoczynnie do profilu zęba, jaki maszyna ma zadany). Każde kolejne ostrzenie to nakładanie się na siebie powyższych błędów, co prowadzi do całkowitej deformacji zębów oraz ściernicy i w końcowym efekcie do niewłaściwej pracy pił, a w przypadku pił taśmowych – do ich szybkiego pękania. Dlatego, jeśli zależy nam na utrzymaniu wysokiej jakości cięcia i jak najdłuższej żywotności pił, warto postawić na profesjonalne, sprawdzone maszyny do ostrzenia, a także przejść szkolenie na temat właściwego przeprowadzania tego procesu.



OS-2M

Rodzaj ostrzonych pił trakowe, tarczowe, taśmowe do 12 m
Wysokość ostrzonych zębów 5 – 35 mm
Podziałka ostrzonych zębów 8 – 80 mm
Kąt natarcia zębów 3 – 30 stopni
Maks. dł. ostrzonych pił trakowych 1800 mm
Średnice ostrzonych pił tarczowych 250 – 900 mm (na zamówienie do 1500 mm)
Maks. długość ostrzonych pił taśmowych (dł. ustalana z klientem) – do 5,6 m

– do 12 m- specjalne prowadniki

Szerokość pił trakowych 70 do 180 mm
Prędkość posuwu 30/40 zębów/min. (opcja 10-80 zębów/min.)
Ściernica 250 x 10 (8) x otwór 32 mm
Długość prowadnicy piły 2000 mm
Silniki napędowe:







+ dodatkowo – ostrzenie na mokro:

– ściernica: 1,1 kW/400V,

– posuw: 0,25/0,75 kW /400V

– wyciąg pyłu: 0,55kW/400V
(ostrzenie na sucho)

– elektropompka: 0,15 kW/400V

Wymiary gabarytowe 1,05 x 0,90 x 1,40 m
Masa 320 kg



OSW-5A, OSW-5AX

Zakres ostrzonych średnic 100 – 1000 mm
Typy ostrzonych uzębień GM, GS, GT, GW, GD, GA, GR/GM
Zakres ostrzonych kątów natarcia -5 do +35 stopni
Zakres ostrzonych kątów przyłożenia 13 do 25 stopni
Zakres kątów ostrzonych płaszczyzn skośnych 0 do 45 stopni lewo-prawo
Ściernica diamentowa płaska typ 4A2 150 x 32 x 6 x 2 mm
Szybkość podawania 20 zębów/min
Podziałka zęba 6 do 120 mm
Silniki napędowe:

– ściernicy

– posuwu

– elektropompki



-0,37kW/400V/2800 obr.

0,55kW/400V/1500 obr.

-0,10kW/400V/2800 obr

Gabaryty ostrzarki (m) 0,90 x 1,20 x wys.1,65
Masa OSW-5A – 400 kg

OSW-5AX – 450 kg



OSW-5M

Zakres ostrzonych średnic 100 do 600 mm
Typy ostrzonych uzębień GM, GS, GT, GW, GD
Zakres ostrzonych kątów natarcia -5 do +30 stopni
Zakres ostrzonych kątów przyłożenia 10 do 25 stopni
Zakres ostrzonych kątów płaszczyzn skośnych 0 do 20 stopni lewo-prawo



Ściernica diamentowa płaska typ 4A2 150 x otwór 32 x 6 x 2 mm lub inne ściernice specjalne fi150 mm
Szybkość podawania – posuw ręczny przezdźwignia do 30 zębów/min
Podziałka ostrzonych zębów 10 do 120 mm
Silniki napędowe:

– ściernicy

– elektropompki



– 0,37kW/380V/2800 obr.

– 0,10kW/400V/2800 obr.

Gabaryty ostrzarki 0,80 x 0,90 x wys. 1,30 m
Masa 180 kg

OW-4

Długość ostrzonych pił taśmowych 2400 – 5000 mm
Szerokość ostrzonych pił taśmowych 15 – 60 mm
Wysokość ostrzonych zębów 4 – 7 mm
Zakres kąta natarcia 1 – 20 stopni
Podziałka ostrzonych zębów 22 mm (12 – 32 mm na zamówienie)
Szybkość ostrzenia 40 zębów/min
Napęd:

– wrzeciono

– posuw



– silnik elektryczny 0,18 kW / 400V / 2800 obr.

– silnik elektryczny 0,15 kW / 400V / 900 obr.

Ściernica (profiluje się samoczynnie!) 150 x 6 x otwór 20 lub 30 mm (borazon fi 150 mm)
Gabaryty maszyny 800 x 700 x wys. 1300 mm
Waga 120 kg

OWM-4M

Długość ostrzenia pił taśmowych 2000 do 5500 mm
Szerokość ostrzonych pił 15 do 80 mm
Wysokość ostrzonych zębów: zależnie od profilu 3 do 12 mm
Podziałka ostrzonych zębów: 4 do 38 mm
Zakres kąta natarcia ostrzenia 2 do 25 stopni
Szybkość ostrzenia 40 i 60 zębów/min

na zamówienie (opcja) 60 i 120 zębów/min

Napędy 400V:

– wrzeciono

– posuw



– 0,18 KW/2800 obr.

– 0,18 KW/0,25 kW

Ściernica (profiluje się samoczynnie!)

– średnica

– grubość



– otwór



– 150 mm

– 4 do 8 mm zależnie od podziałki zęba

– 20 do 30 mm

Gabaryty ostrzarki 1,00 x 0,70 x H 1,25 m
Masa 130 kg
