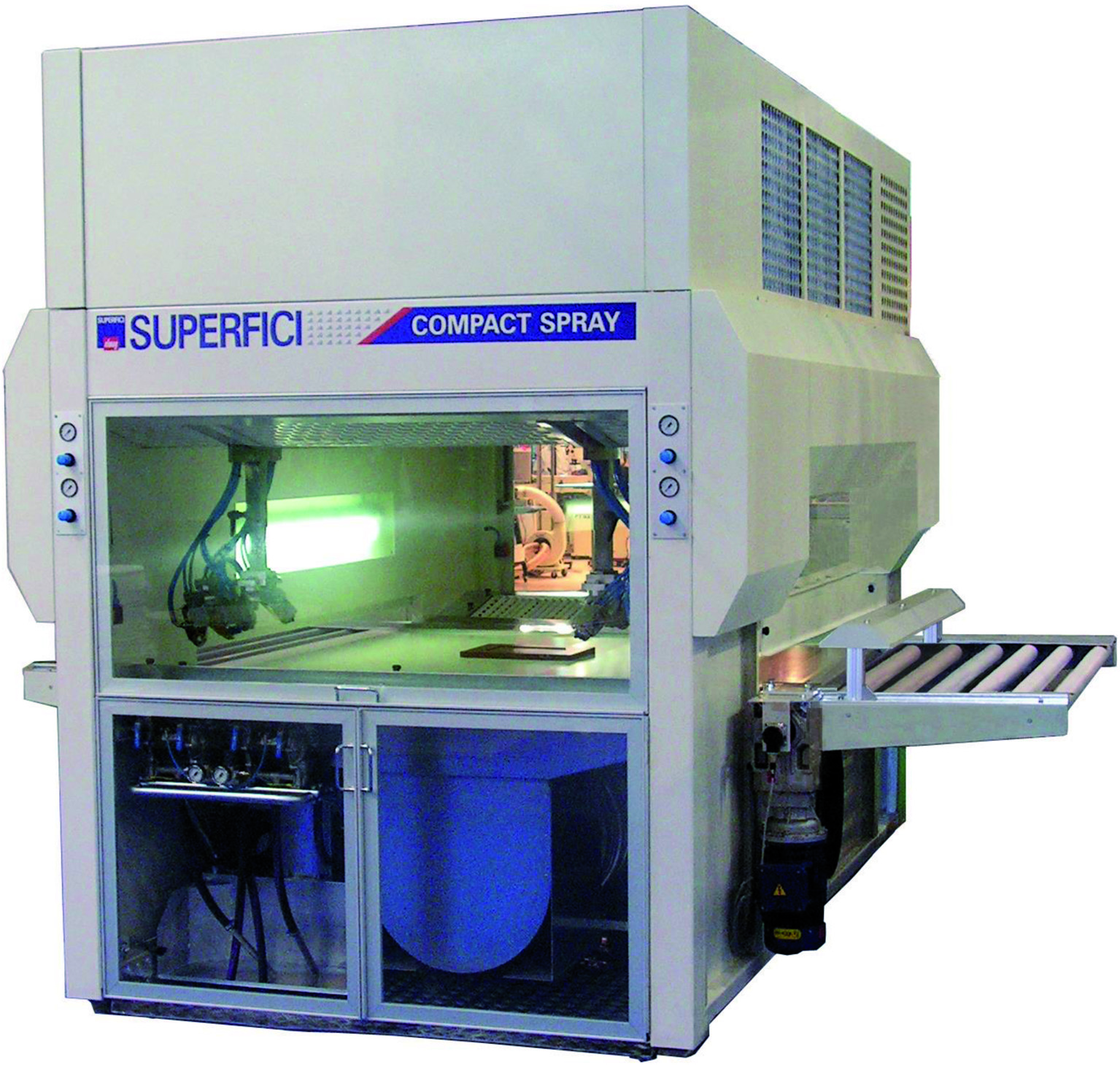

Automat natryskowy Compact Spray, produkowany przez firmę Elmag-Superfici, wchodzącą w skład grupy SCM, to bardzo ciekawe rozwiązanie pozwalające na aplikację wszelkiego rodzaju materiałów wykończeniowych. Urządzenie może pracować samodzielnie lub też w linii.

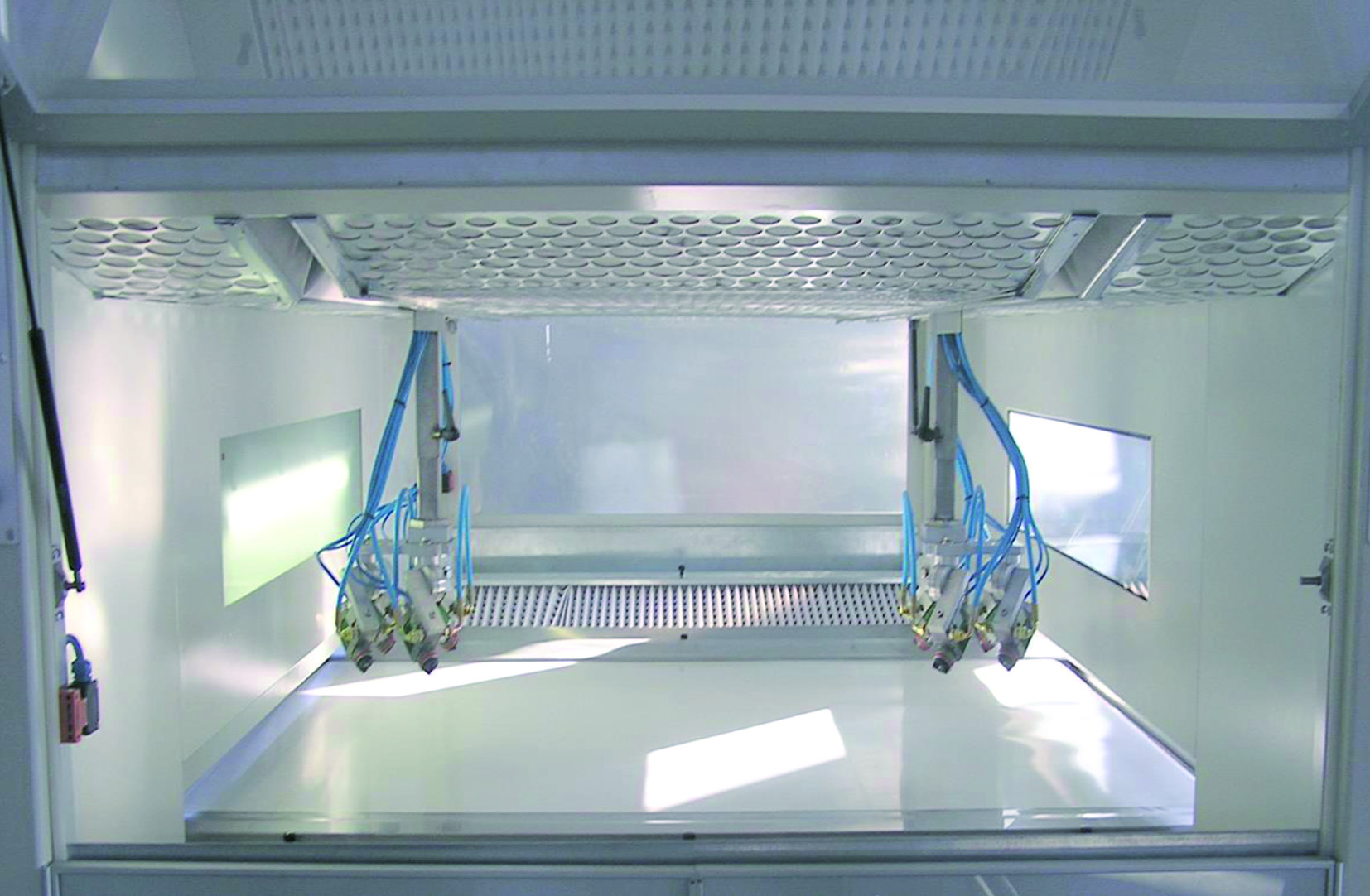

Wnętrze automatu ze względu na swój kształt nie powoduje dodatkowych zawirowań aplikowanego lakieru. Wszystkie mechaniczne części, takie jak silniki czy prowadnice, znajdują się poza strefą natrysku, a ściany wewnętrzne pokryte są blachą nierdzewną. Dostęp do maszyny jest maksymalnie ułatwiony dzięki dwóm bocznym oknom.

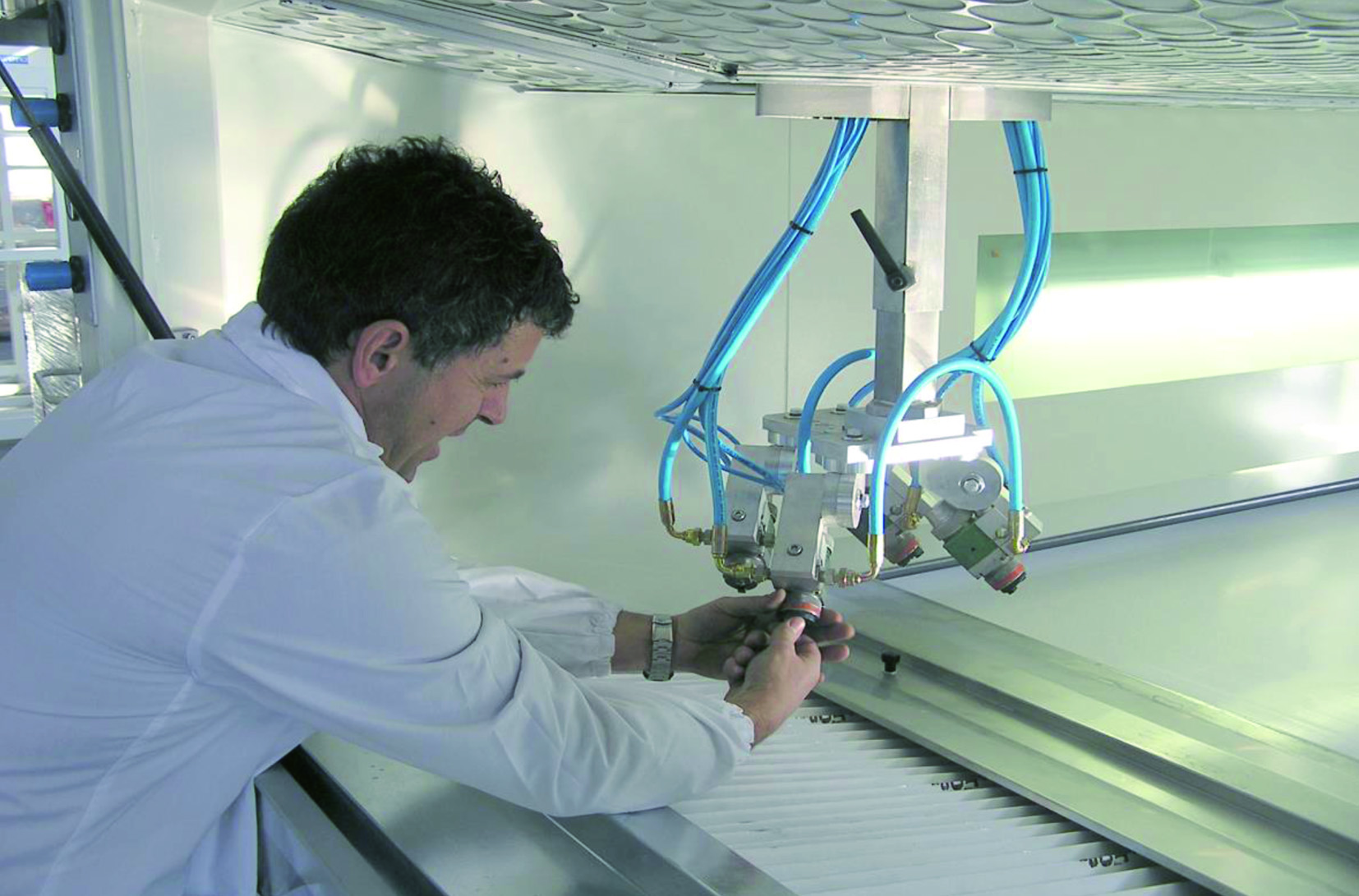

Compact Spray posiada 2 ruchome ramiona z zestawami pistoletów natryskowych i może maksymalnie być wyposażony w 4 obwody lakieru oraz 8 pistoletów.

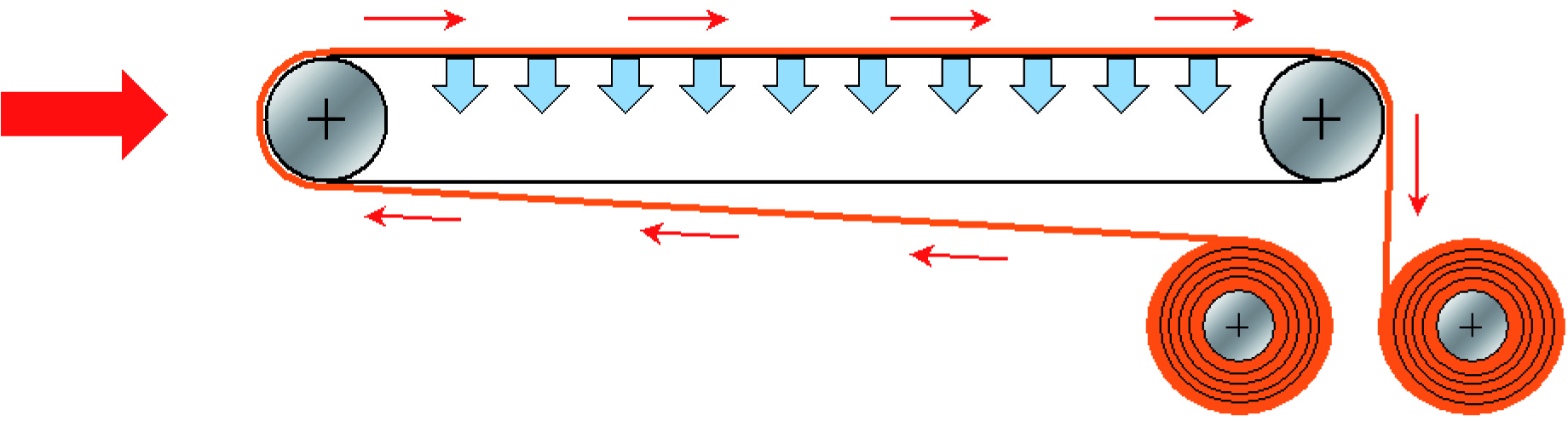

Ze względu na rodzaj użytego materiału wykończeniowego i częstość zmian klient ma do dyspozycji 2 systemy zabezpieczania (czyszczenia taśmy transportowej) i odzysku lakieru. Przy krótkich seriach produkcyjnych, lakierach z dodatkiem utwardzaczy i barwnikach polecany jest system zabezpieczenia taśmy transportowej z użyciem taśmy papierowej. Jest to jedyny rozsądny w takiej sytuacji sposób, by utrzymać taśmę transportową w ciągłej czystości. Ponadto odzysk tego typu materiałów wykończeniowych jest w praktyce niemożliwy. Rozwiązanie posiada jedną zasadniczą wadę w postaci kosztu związanego z zużyciem taśmy papierowej.

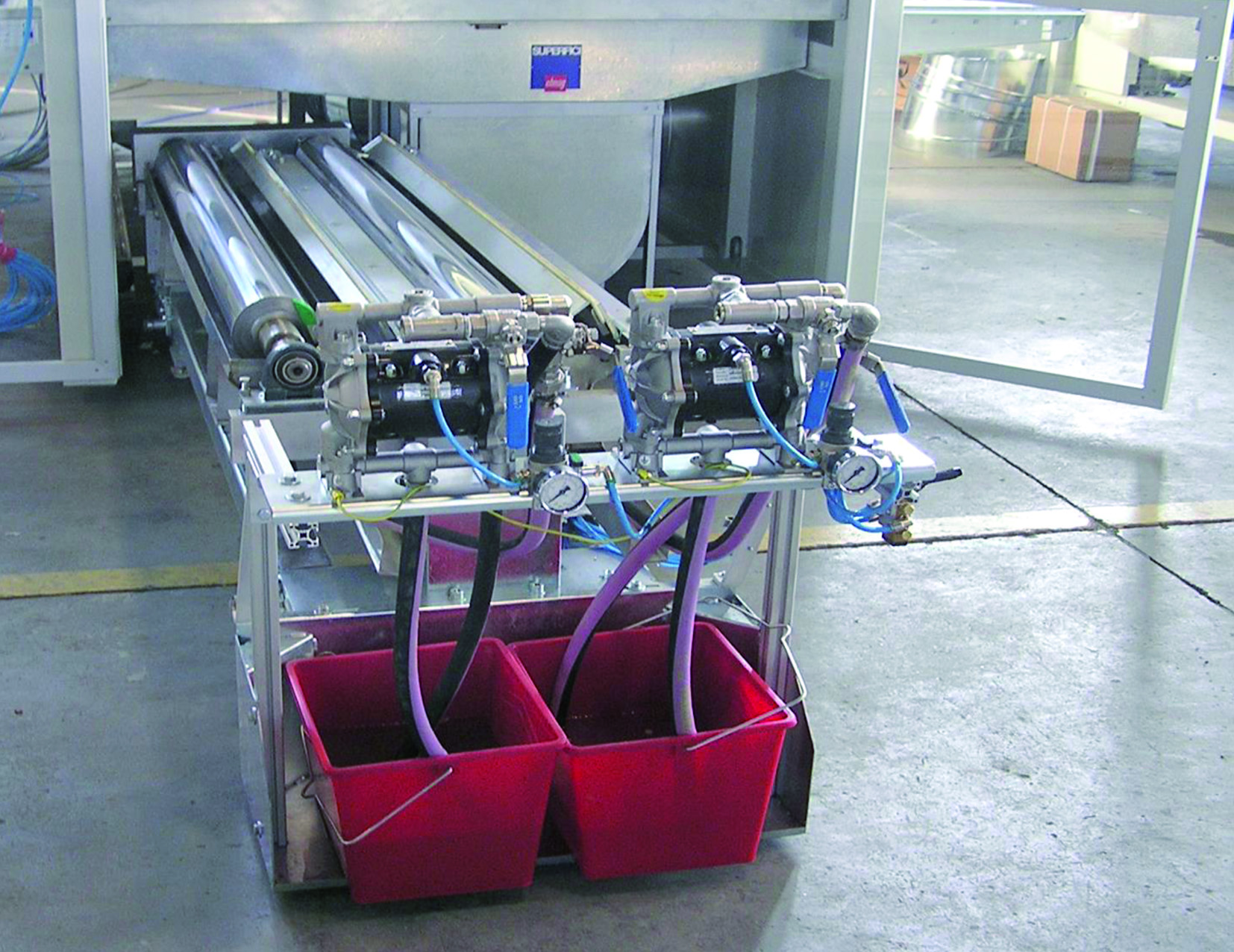

W sytuacji większych serii produkcyjnych i zastosowaniu lakierów wodnych UV czy zanikających nitrocelulozowych i innych jednokomponentowych Compact Spray oferowany jest z systemem pełnego odzysku lakieru i czyszczenia taśmy transportowej. Dwa zespoły walców czyszczących znajdują się pod taśmą transportową. Proces ten odbywa się dwuetapowo:
– w pierwszym pierwszy walec nanosi na taśmę transportową taki sam lakier jak natryskiwany w celu doprowadzenia do stanu płynnego zaschnięte pozostałości na taśmie transportowej,
– w drugim drugi walec nanosi wyłącznie rozcieńczalnik w celu dokładnego rozpuszczenia lakieru na taśmie transportowej i ułatwienia usunięcia go za pomocą listwy zgarniającej.
Suszenie krótkimi falami podczerwonymi

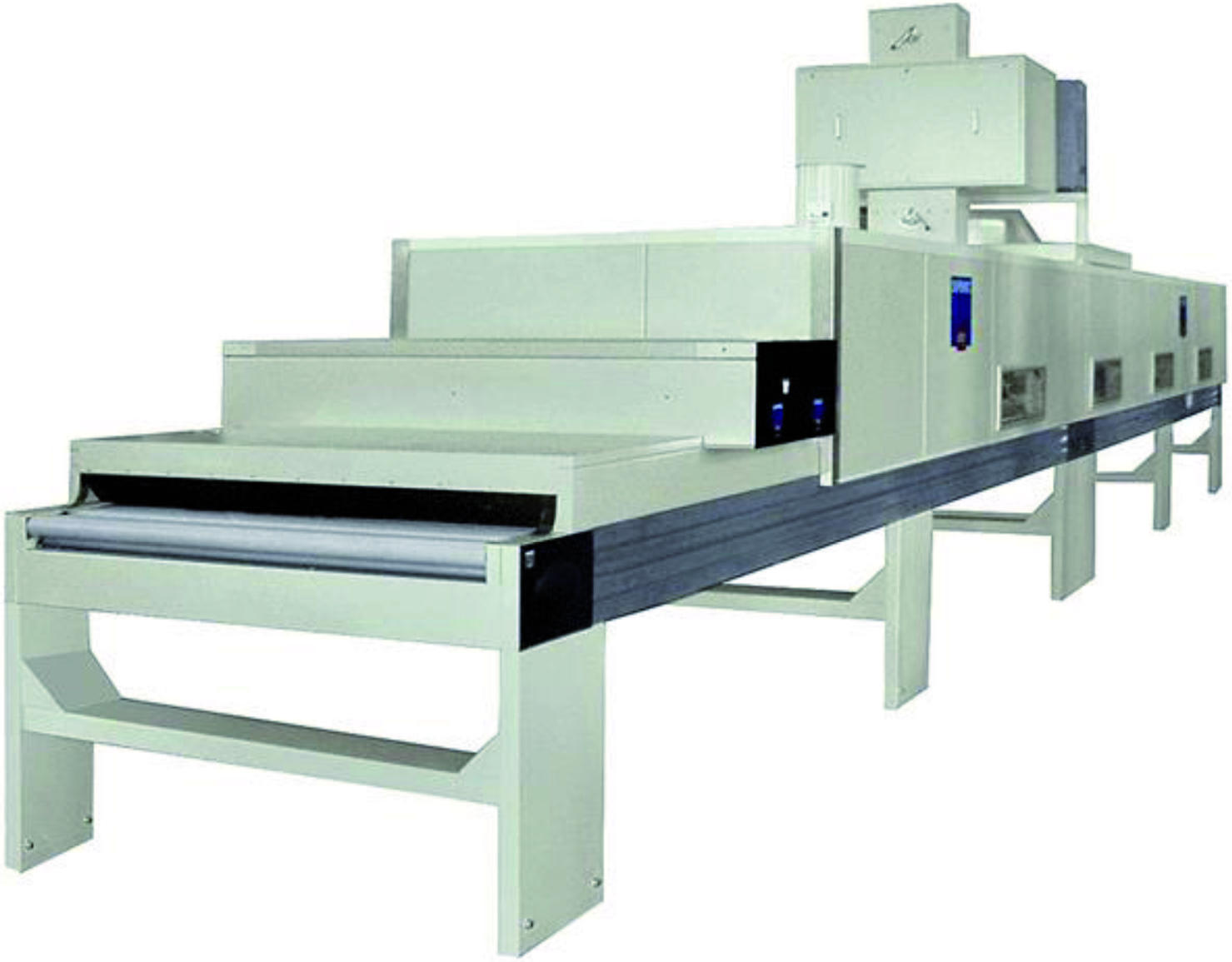

Uzupełnieniem automatu natryskowego powinien być skuteczny system suszenia powłok lakierniczych. Jako uniwersalne rozwiązanie w szczególności do lakierów wodnych UV firma Elmag proponuje zestaw dwóch urządzeń: Idro Dryer – sześciometrowy tunel służący do zasadniczego odparowania wody na drodze emisji fal podczerwonych o krótkiej długości, dalszego odparowania w sekcji przeciwbieżnego kierowania ciepłego powietrza i w końcu sekcji prostopadłego nadmuchu ciepłego powietrza na element. Ostatnie około 2% wody zawartej w powłoce lakierniczej zostaje usunięte w rezultacie emisji podczerwonych fal średnich.

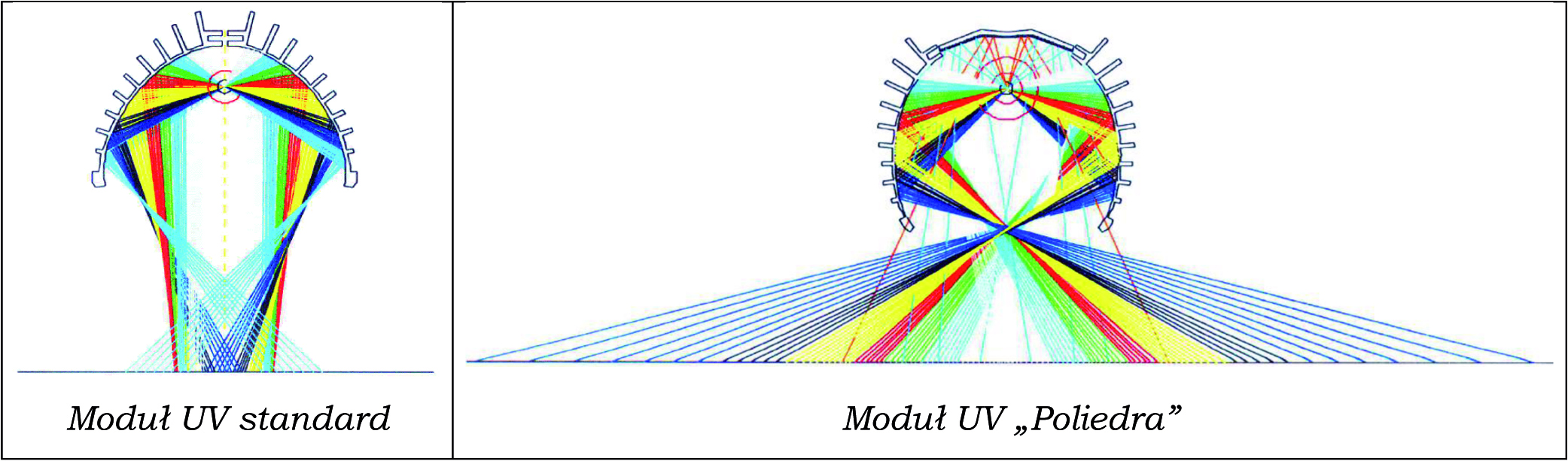

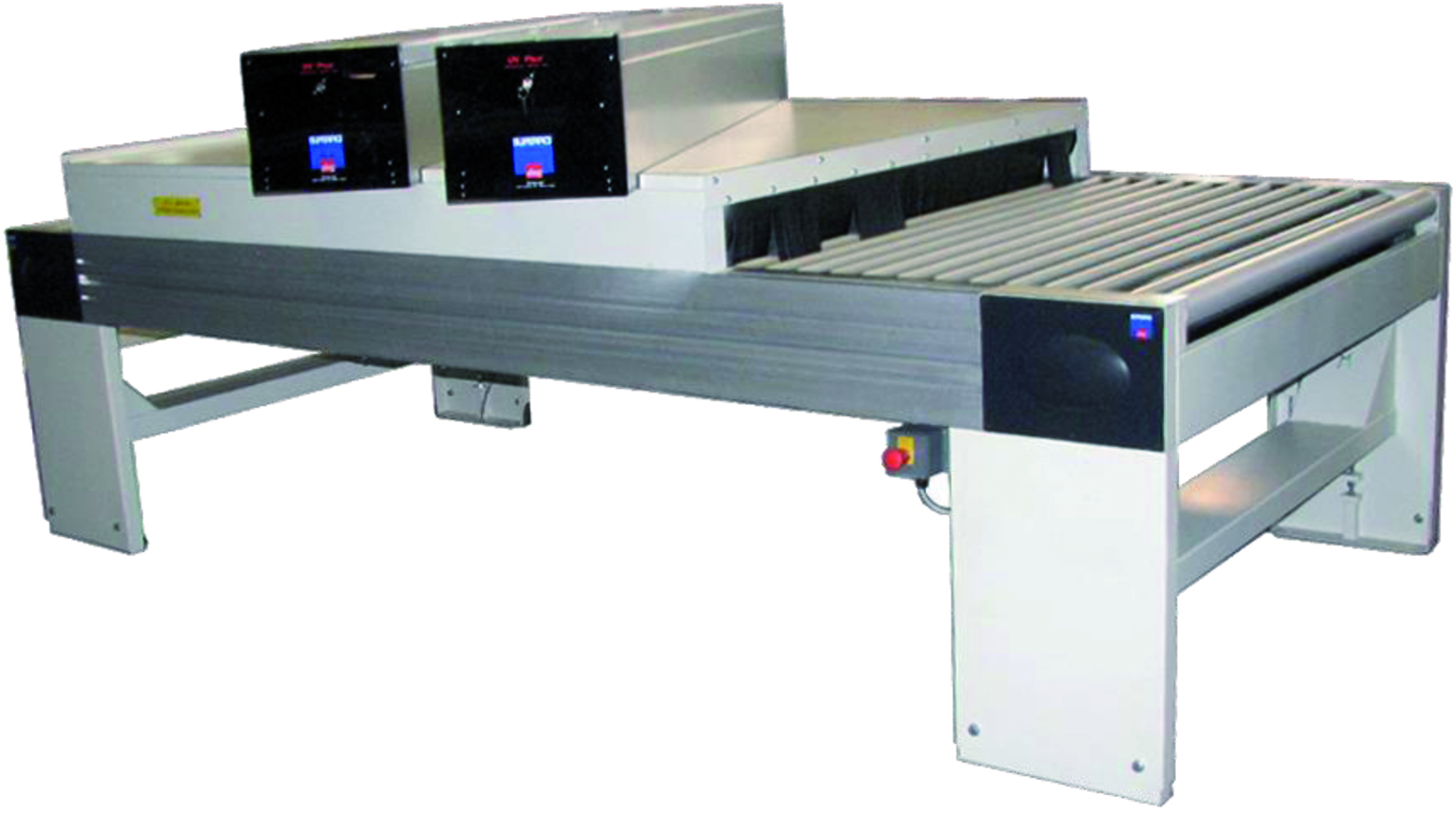

Po odparowaniu wody i ewentualnych dodatków rozpuszczalników organicznych ostatnim etapem utwardzenia powłok UV jest zadziałanie promieniowaniem nadfioletowym. Firma Elmag oferuje nowatorską suszarnię z dwiema lampami: jedną galową i jedną rtęciową. Układ dwóch lamp jest w tym wypadku wystarczający, gdyż zastosowano tu specjalny kształt zwierciadła typu „Poliedra”. Promieniowanie rozłożone jest bardziej równomiernie niż w przypadku zwierciadeł tradycyjnych. Dodatkowo przy ustawieniu lamp pod kątem pozwala na prawidłową emisję zarówno na szerokie, jak i na wąskie płaszczyzny.
